XL2105系列型稱重儀表：

　　XL2105稱重儀表是具有國際先進水平的皮帶秤稱重儀表.其抗干擾能力強,中文點陣式顯示,智能化菜單操作,可直接替換**-201型和**-301型皮帶秤儀表,是老型號數碼管顯示儀表的理想換代產品.

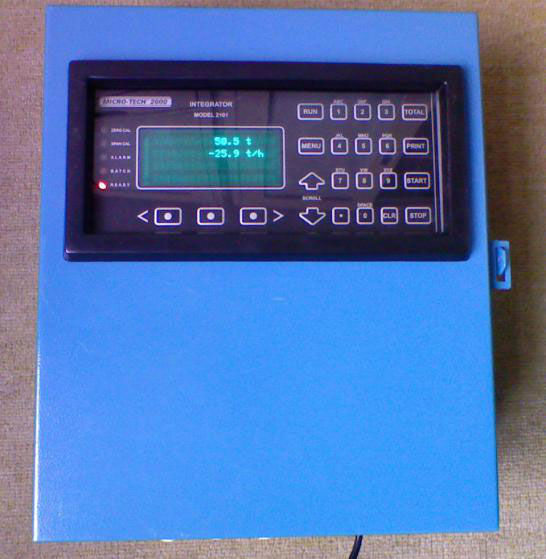

　　XL2105系列儀表按安裝方式分壁掛式和嵌入式兩種。

　　一、XL2105型稱重儀表主要特點：

　　該議表采用美國WINBOND公司一體化MCU，該MCU內置64K FLASH程序存儲器及看門狗時鐘電路，16位A/D轉換器，數據存儲器采用SDRAM具有掉電自保持功能，不會丟失皮帶秤參數，功能操作界面同MT2000系列，顯示采用點陣式VFD屏，可顯示四行中文，人機對話式菜單設計，操作、校準特別方便。具有自動調零、自動調間隔、故障自診斷、高/低限報警、多站通訊等多種功能。

　　▲  積算功能：

　　稱重傳感器輸出單位重量信號和速度傳感器輸出單位皮帶速度信號相乘，積算出輸送物料瞬間流量，單位長度的重量與運行長度的積算出輸送物料累計量，然后轉化成工程單位。

　　▲  自動調零：

　　通過自動調零菜單，積算器將自動計算并建立一新的零點。

　　▲  自動調間隔：

　　通過操作相應菜單，可實現掛碼校準、鏈碼校準、電子校準，實物校準等皮帶秤標定方式。

　　▲  數字量輸入輸出：

　　主板帶三路開關量輸入和三路開關量輸出，輸入可編程為外部報警，累計復位、遠程調零等；輸出可編程為高低流量報警，故障報警，累計量脈沖輸出（固態繼電器形式）等，輸入輸出都具有光電隔離保護電路。

　　▲  模擬量輸入輸出板：

　　儀表可選安裝模擬量輸入輸出板，一路4-20mA電流輸入或1-5V電壓輸入（通過跳線選擇）。兩路4-20mA電流輸出，電流輸出可編程為流量及控制輸出。

　　▲  PID控制功能：

　　稱重控制器提供一個獨立的控制電流環，控制電流環通常用于控制給料量，控制方式為：PID=比例+積分+微分，可控制的過程變量為給料量，流量設定可以通過鍵盤輸入，或外部模擬信號設定。控制輸出為4-20mA電流環。

　　▲  通訊板（可選）：

　　儀表可選安裝通訊板，可使用標準RS-232或RS-485（通過跳線選擇）串行接口與上位機通訊板采集儀表數據并對儀表進行操作，具有雙向通訊功能，通訊協議采用MOBUS，也可連接串口打印機。
