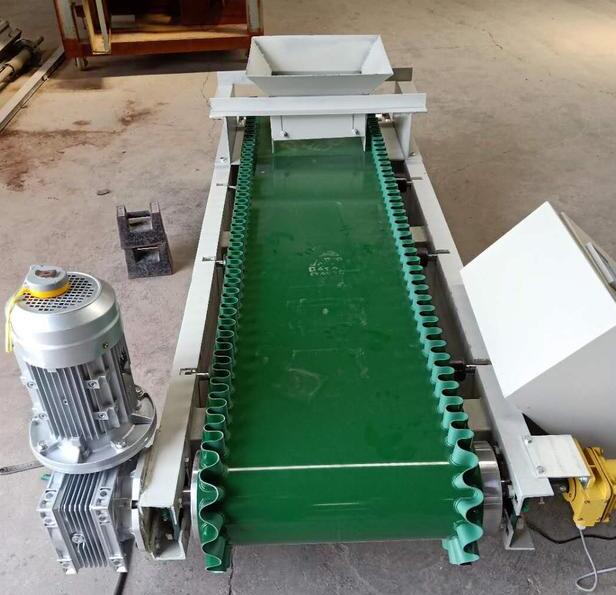

電子皮帶秤由重量裝置（即稱重傳感器）、速度傳感器、稱重顯示器構成，在測量重量時，重量裝置向稱重傳感器傳遞材料的重力，稱重傳感器輸出與材料的重力成正比例的電壓(mV)信號，在用電流放大器放大之后，模數轉換器變成數字量a輸入到速度傳感器時，作為速度傳感器的輸出脈沖數b也被傳送到計算機，然后可以測量數據的累計，可得到連續通過皮帶的材料總量。

　　電子皮帶秤顯示器

　　電子皮帶秤重量裝置的秤架結構主要有雙杠桿多托輥式、懸臂輥式、懸臂式和懸浮式4種。雙杠桿多托輥式和懸浮式秤架的電子皮帶秤計量段長，一般為2~8組托輥，適用于計量流量大、計量精度要求高的場所，懸臂式和懸臂式秤架的電子皮帶秤的皮帶速度可由制造工廠決定，適用于流量少的場所和控制流量原料的場所。

　　稱量顯示器是大屏漢字顯示，重量顯示器有累計和瞬時流量顯示，具有自動調零、半自動調零、自檢故障、數字標定、流量控制、印字等功能，漢字顯示除此之外還可以顯示速度，漢字顯示在操作時有功能顯示，可以操作更加方便，電子皮帶秤由秤架、速度傳感器、高精度重量傳感器、電子皮帶秤控制顯示儀表等構成，可連續動態計量固體材料。

　　皮帶秤顯示器

　　秤架

　　電子皮帶秤的工作原理

　　電子皮帶秤的稱量架安裝在傳送帶框架上，當材料通過時，計量輥檢測出傳送帶上的材料重量，通過桿的作用于重量傳感器上，產生與傳送帶載荷成正比例的電壓信號，再加速度傳感器與大徑測速輥直接連接，提供一系列脈沖頻率，脈沖的頻率與傳動帶速度成比例，測力計從測力傳感器和速度傳感器接受信號，通過積分運算求出瞬時流量值和累計重量值，分別進行顯示。

　　單輥電子皮帶秤主要技術參數:

　　精度:+/-1%

　　稱量范圍:0~8000t/h

　　皮帶寬度:500~2400mm

　　皮帶速度:0~4m/s

　　遠程傳輸:1000m米

　　帶式輸送機傾斜角:0~15°

　　工作條件和安裝條件:

　　環境溫度:機械:-20℃~+50℃ 儀表:0℃~40℃

　　電源電壓:220V(+10﹪、-15﹪)50Hz±2﹪
