電子皮帶秤是一種工業動態連續計量器具,其使用精度除了與秤架結構、安裝條件和各組成部件精度有關外,還與周期性的檢定和試驗方式密切相關。合理的檢定和試驗方式及試驗周期,有利于提高電子皮帶秤的使用精度。

　　在*的國家計量檢定規程JJG195-2002《連續累計自動衡器(皮帶秤)》中,規定有以下三種檢定和試驗方式:1、物料試驗;2、模擬實驗(在無皮帶輸送機的情況下),采用砝碼、掛碼、標準電信號模擬單位長度恒定載荷的效果;3、模擬栽荷(具有皮帶輸送機),采用模特載荷裝置(循環鏈碼、鏈碼、小車碼)模擬物料通過皮帶秤的效果。

　　PLJX系列循環鏈碼校驗是專用于對電子皮帶秤進行動態模擬實際物料的一種檢驗方式,廣泛應用于電力、冶金、港口、化工、建材、礦山等行業。

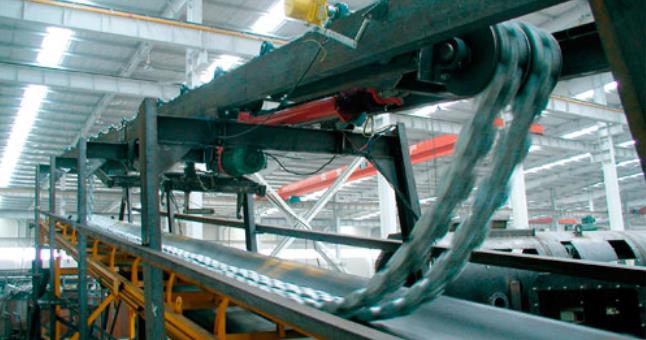

　　循環鏈碼

　　工作原理

　　循環鏈碼圈同一定長度、一定重量的錠碼塊連接而成,并配置了相應的電動升降機構以及必要的傳感器和儀表。檢定和試驗時,鏈碼圈通過電動推桿的運動搭壓在皮帶上,鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時,作用在皮帶秤上的重量就是鏈碼圈的標準重量,當鏈碼圈N圈時,循環鏈碼專用儀表通過結合測速傳感器的信號得出作用在皮帶秤上的重量為:圈數x標準重量。皮帶秤儀表表示值應以循環鏈碼儀表示值為準進行調整,從而實現皮帶秤的動態模擬載試驗。當檢定和試驗工作完成后,由電動裝置裝鏈碼提升,使之離開皮帶。

　　循環鏈碼圈由帶式輸送機的拖動實現周而復始的循環運轉,滿足模擬輸送物料的狀態,以完成電子皮帶秤準確度的動態校驗。

　　系統特點:

　　標準鏈碼圈以自然狀態隨輸送皮帶同步運行,最接近于實物校驗

　　鏈碼圈材質為鑄鋼ZG230-450,表面鍍鋅,鋅層厚度0.02~0.03mm

　　電動操作,自動化程度高,操作簡單,維護量小

　　系統精度優于0.1%,滿足0.5準確度等級電子皮帶秤的檢定要求

　　循環鏈碼專用儀表,具有豐富的接口,滿足數據打印和通訊遠傳需注

　　技術參數

　　適應帶寬:500 - 2200mm

　　測量范圍:< 10000 t/h

　　鏈碼圈條數:單點或多點校驗

　　鏈碼單位重量:5kg ~ 150kg

　　鏈碼圈精度:優于±0.05%

　　系統精度:優于±0.1%

　　設備組成

　　循環鏈碼輸送機

　　標準鏈碼圈

　　校驗顯示儀表

　　升降系統

　　測速傳感器

　　電控系統
