波紋管給煤機專用全懸浮式稱重傳感器
發布時間：2020-08-18 03:30瀏覽次數：

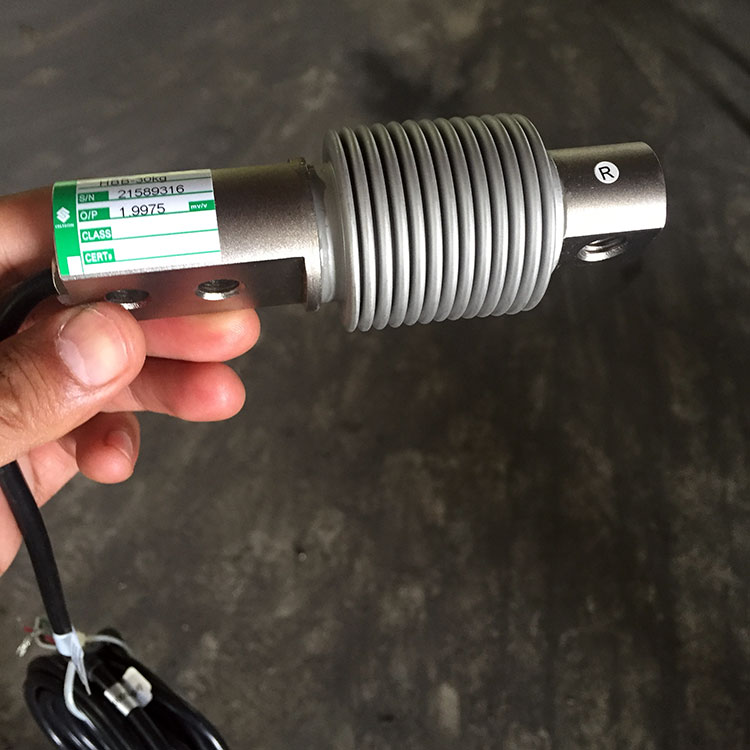

波紋管稱重傳感器
（俗稱稱重傳感器/傳感器/稱重模塊）
產品簡介
PLRP型/HBB型高精度稱重傳感器屬于計量稱重設備常用傳感器，可以穩定不間斷的提供稱
重重量并反饋出來作為工業生產計量數據，廣泛適用于動靜態計量測控設備。
稱重傳感器的組成
稱重傳感器由四部分組成：
敏感元件、變換元件、測量元件、輔助電源。
系統特點
非線性：＜額定輸出的0.02%；
重復性：＜額定輸出的0.01%；
蠕變：＜額定輸出的0.02%；
適應溫度：－20℃～60℃；
過載能力：為傳感器容量的150%；
溫度靈敏度：零值時為±0.0003%，滿值時為±0.0004%
安全過載：150%
主要技術參數
額定載荷10,20,30,40,50,75,100,150,200,
9355K稱重傳感器
9355K稱重傳感器
9310 稱重傳感器
250,300,500kg絕緣電阻≥5000MΩ
安全過載150%F.S
綜合誤差±0.02%F.S極限過載300%F.S
蠕變±0.02%F.S推薦激勵電壓10～12V(DC)
零點平衡±1%F.S激勵電壓15V
零點溫度影響±0.02%F.S/10℃密封等級IP68
輸出溫度影響±0.02%F.S/10℃材質合金鋼/不銹鋼
輸入電阻400±10Ω電纜線長：6～12m；直徑：￠6mm
輸出電阻350±5Ω輸入+：紅；輸入-：黑；輸出+：綠；輸出-：白
稱重傳感器接線方法
稱重傳感器的出線方式有4線和6線兩種，模塊或稱重變送器的接線也有4線和6線
兩種，要接4線還是6線首先要看你的硬件要求是怎樣的，原則是：傳感器能接6線的
不接4線，必須接4線的就要進行短接。
一般的稱重傳感器都是六線制的，當接成四線制時，電源線（EXC-，EXC+）與
反饋線（SEN-，SEN+）就分別短接了。SEN+和SEN-是補償線路電阻用的。SEN+和
EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是給稱重傳感器供電的，但是由于稱重模塊和傳感器之間的線路損
耗，實際上傳感器接收到的電壓會小于供電電壓。每個稱重傳感器都有一個mV/V的特
性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是稱重傳感器
內的一個高阻抗回路，可以將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+
和EXC-為10V,線路損耗，傳感器2mV/V，實際上傳感器輸出大信號為（）*2=19mV，
而不是20mV。此時稱重傳感器內部就會把19mV作為大量程，前提是傳感器必須通過
反饋回路把實際電壓反饋給稱重模塊。在稱重傳感器上將EXC+與SENS+短接，EXC-
與SENS-短接，僅限于傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量存在誤差。
工作條件和安裝條件
環境溫度：
—32℃——60℃
