ICS-14型電子皮帶秤

　　一、適用范圍

　　ICS—14型高精度電子皮帶秤，安裝在傾斜角度較小的皮帶輸送機上，采用全懸浮式稱重橋架，該種形式的橋架，無支點和可移動件，該類電子皮帶秤的長期穩定性和稱重的高精度性是其它電子皮帶秤都無與倫比的，產品主要適用于現場工藝要求高或需要進行貿易結算的行業現場。

　　二、電子皮帶秤工作原理：

　　當物料通過電子皮帶秤時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的模擬電流信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

　　三、主要技術參數                       四、工作條件和安裝條件

　　標定精度：±0.25%                      環境溫度：

　　秤量范圍：0～8000t/h                     機械：-20℃～70℃

　　皮帶寬度：500～2400mm                    儀表：-20℃～50℃

　　皮帶速度：0～5m/s                        電源電壓：220V（±10%、-15%）

　　皮帶輸送傾角：0～15°                              50HZ±2%

　　遠傳傳輸：1200m

　　五、ICS-14型電子皮帶秤組成：主要由稱重橋架、稱重傳感器（4只）、速度傳感器（1只）、稱重顯示儀（1臺）、測速滾筒（1個）和全套安裝附件組成。

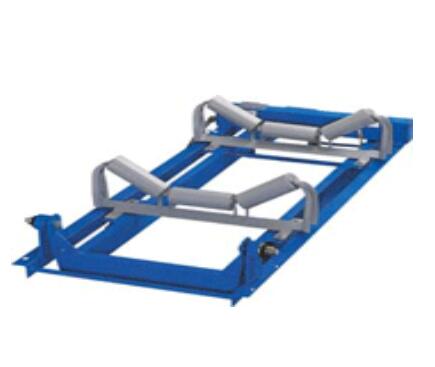

　　【稱重橋架】

　　1、全懸浮式結構，無耳軸支點和可移動件，維護量小；

　　2、單元組件結構，力傳遞環節少，安裝簡潔，方便；

　　3、獨特的矩形杠桿，剛性好、無變形、零點穩定性好；

　　4、抗側向力、抗水平分力、有效減少了皮帶跑偏和

　　落料偏移對系統精度的影響；

　　5、四只稱重傳感器，受偏載影響小，平衡好，計量精度高；

　　6、稱重區域廣，四組拖輥使皮帶對稱重精度影響最小；

　　7、粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架可以采用不銹鋼制造或進行防腐處理。
