高精度智列式皮帶秤，是徐州三原公司根據公司多年從事皮帶秤生產制造研發積累及現場安裝使用經驗，自主研發高端的高精度皮帶秤計量產品，具有長期使用動態累誤差小于±0.2%，最高精度可達±0.1%，采用實物，鏈碼，掛碼等多種校驗手段。

　　產品型號包括：ICS-ZL-500、ICS-ZL-650、ICS-ZL-800、ICS-ZL-1000、ICS-ZL-1200、ICS-ZL-1400、ICS-ZL-1600、ICS-ZL-1800、ICS-ZL-2000、ICS-ZL-2200。

　　本產品適用于貿易結算和比較重要的散裝物料計量，如港口、煤礦進出口散狀物料結算計量，電廠入廠入爐煤計量，鋼鐵廠大宗原燃料入廠計量及分廠間結算計量，各類礦山出廠物料計量，以及其他各種要求計量精度較高的散狀物料運輸過程中的動態計量，需資質檢測機構強檢后也可作為貿易計量使用。

　　一、系統組成

　　高精度智列式皮帶秤主要由五部分組成：

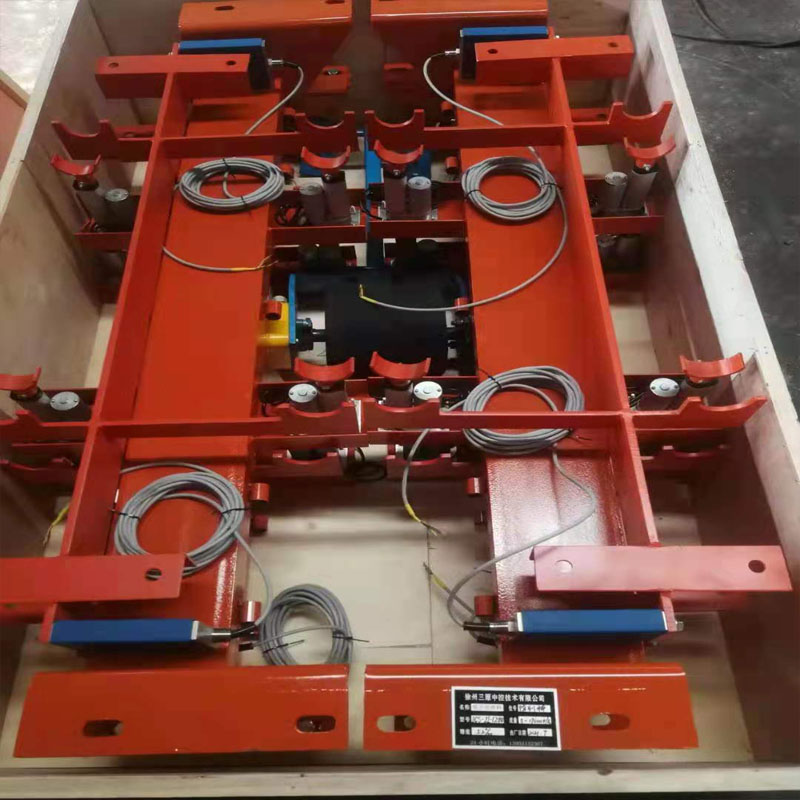

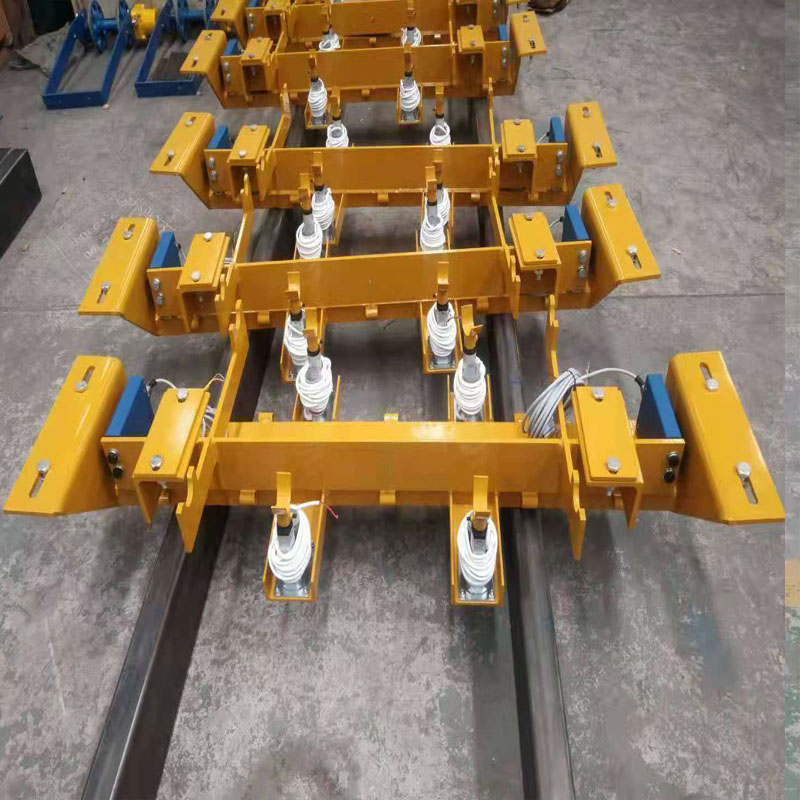

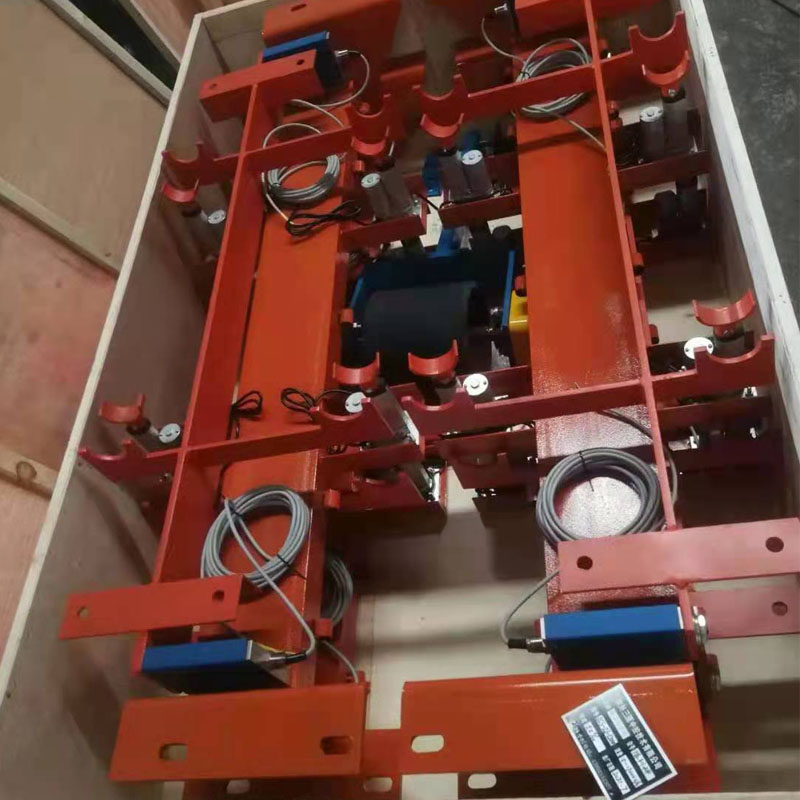

　　1、1-8組型智列式皮帶秤稱重橋架，單托輥雙傳感器結構；

　　2、進口測速傳感器，可采用滾筒式，單輪式，上輪式等方式；

　　3、集中式獨立多通道AD采集板，或分布式數字信號采集器；

　　4、專用CE9000高精度智列式皮帶秤稱重控制器（擁有4ICS-ZL-16組單獨AD）；

　　5、動態角度補償，動態溫度補償器。

　　二、工作原理

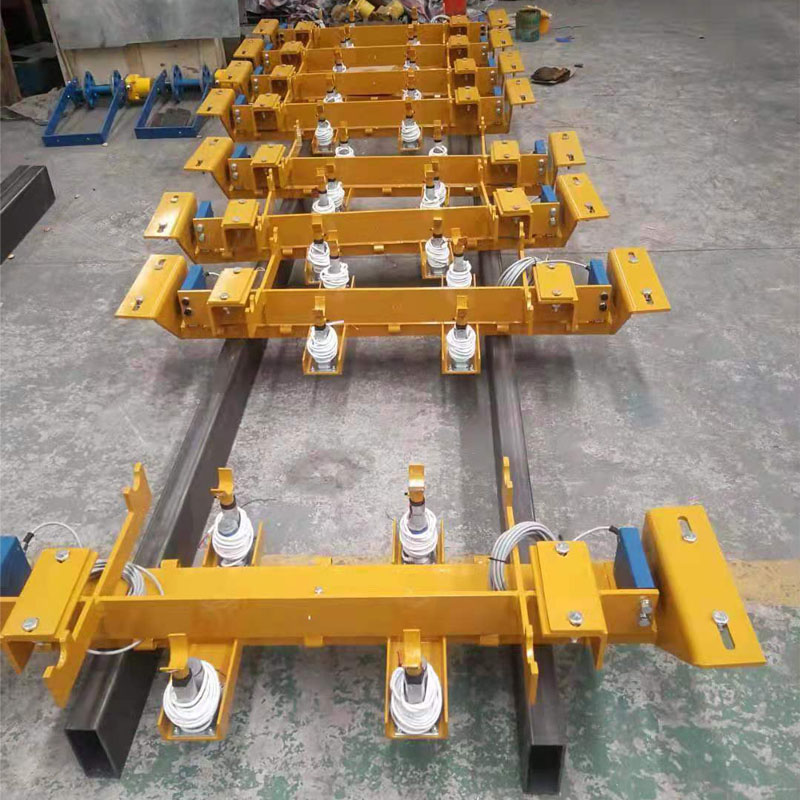

　　智列式皮帶秤是以特制稱重單元多組串聯布置組成的皮帶秤陣列，通過對陣列數據進行處理可以消除皮帶張力的影響，大幅提高皮帶秤稱重精度。

　　陣列橋架中的稱重傳感器檢測皮帶上物料重量，每組陣列秤擁有單獨的AD，分別送入數字信號采集器，信號采集器將傳感器模擬量轉換為數字量送入積算器。

　　在不同物料工況中，不同密度物料堆取以及流量較大變化時，能夠大大提高系統穩定性。

　　二~八組模塊化秤體之間可以相互校驗相互冗余，陣列模塊化秤體均可采用電動自動掛碼校驗，根據公司建模數據表，自動計算掛碼修正系數，無需人工。動態監測每組稱重單元狀態，根據預設量程自動切除故障稱重單元。

　　三、產品特點

　　本產品采用智列式稱重秤體，結構巧妙，易于安裝，稱重精度高，穩定性極好，免日常維護。

　?。ㄒ唬┎捎锚毺氐母呖箯澬阅芙Y構設計，稱重傳感器采用專利抗側向力平行四邊形傳感器或世銓智列秤專用EOC傳感器；

　?。ǘ┓Q重托輥組采用皮帶機原有托輥組，也可選購我公司專用計量托輥；

　?。ㄈy速裝置采用我公司多種方式測速傳感器安裝，滾筒式測速，一體式測速，上皮帶測速方式，根據用戶現場情況選用，直接測量稱量段皮帶速度，具有極小的測速誤差；

　?。ㄋ模硕ê喴追奖?，可實現掛碼標定，鏈碼標定，實物標定；

　?。ㄎ澹崟r自動互校高精度穩定系統。

　?。┤粘＞S護簡便

　　無論智列秤處于空載或者帶料狀態，只要智能陣列儀表判斷系統個別稱重單元超差，稱重控制器自動切除異常稱重單元并報警，不影響正常計量，空秤時儀表自動零點跟蹤，去除皮帶張力變化，真正達到陣列秤免維護，免人工干涉的全自動自檢高精度運行狀態。

　?。ㄆ撸┰破脚_遠程專家診斷系統

　　可配置基于GPRS“物聯網”技術的YUNBeltScale遠程專家診斷系統，可實現故障早期偵測、預警、故障單元自動切除。

　　通訊協議支持：Modbus RTU、Modbus TCP 、ProfibusICS-ZL-DP、Ethernet/IP

　　通訊接口：RSICS-ZL-ICS-ZL-ICS-ZL-485、RSICS-ZL-232、以太網

　　（八）儀表及傳感器技術特點請參考本公司智列秤儀表，數字轉換器，多通道AD板等技術文檔。
