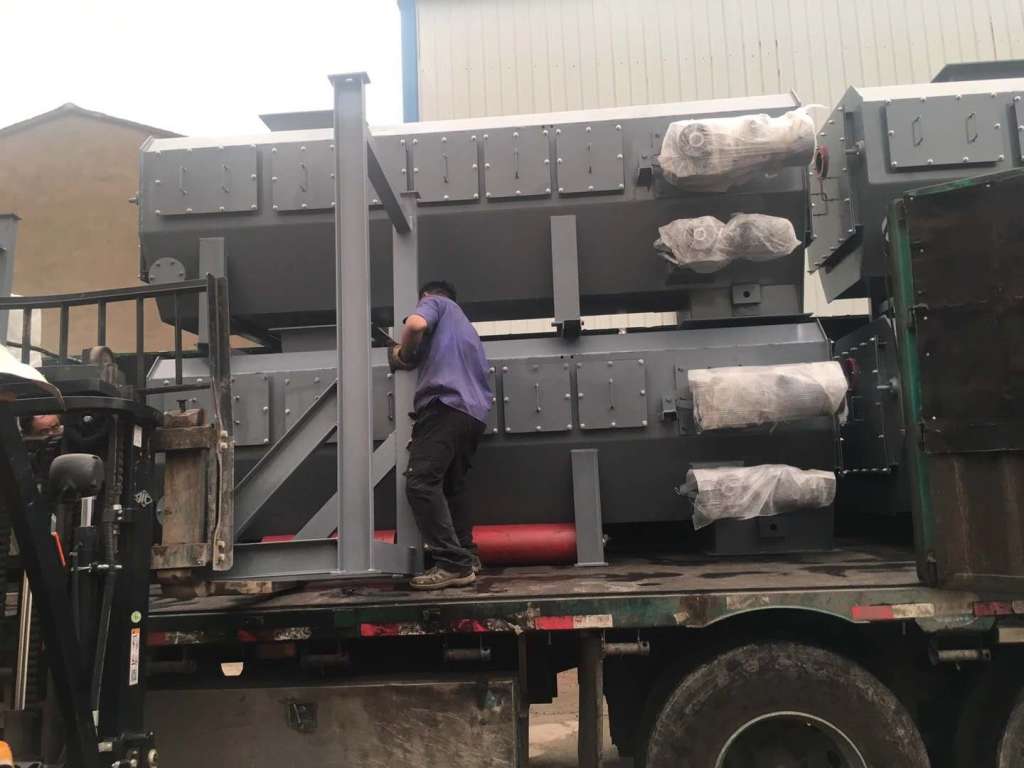

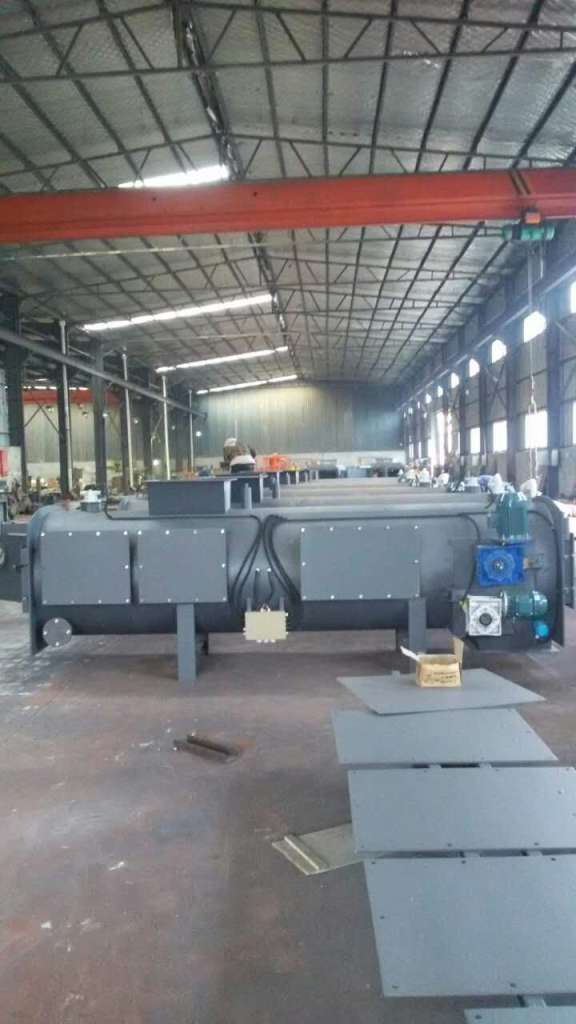

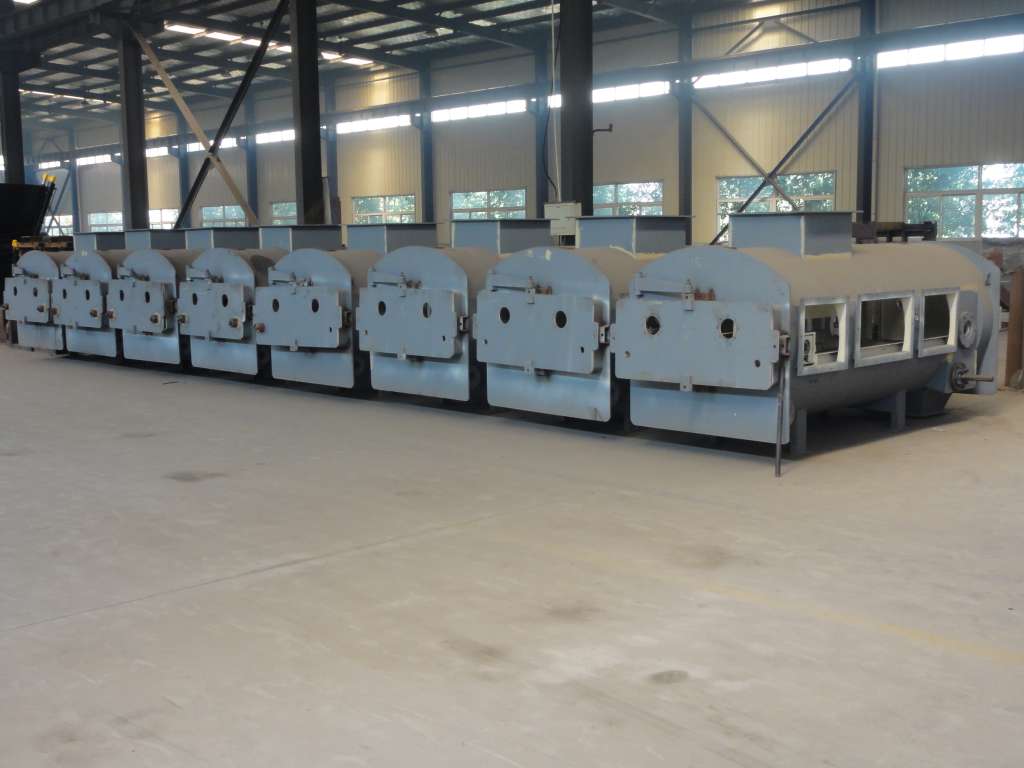

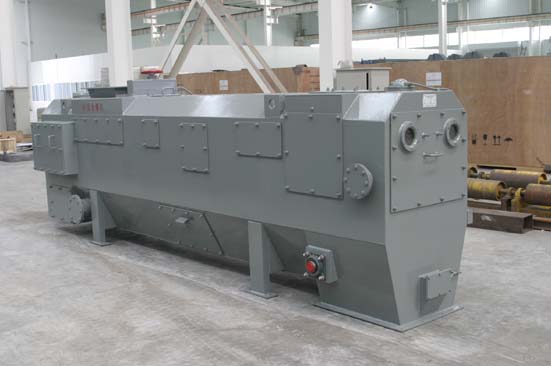

JGC-30型全封閉稱重給煤機

【適用范圍】

徐州三原公司JGC-30型循環流化床鍋爐稱重給煤機是針對發電廠循環流化床鍋爐制粉系統而設計的耐壓節能、環保型給料機，具有連續給煤、動態計量、精度高、并能有效改善鍋爐性能，進行溫度的檢測，控制熱風回流，使系統運行更為穩定，為現場管理、操作提供準確可靠的計量數據和控制手段，是適用鍋爐工藝要求的先進的計量給煤設備。

【工作原理】

物料經由輸送計量膠帶時，稱重裝置將檢測到皮帶機上的物料重量，作用于稱重傳感器，產生一個正比于皮帶載荷的電壓重量信號并送入積算器。同時積算器接收由速度傳感器傳來的速度信號，通過放大、整形、A/D轉換處理與積分運算得出瞬間流量值和累計重量值。給料機內部的溫度傳感器進行溫度的檢測，并與設定值比較，當到達臨界點時，便輸出一個信號給控制系統，快速關斷裝置執行指令，立即關斷閥門，截斷物流，達到阻止熱風回流的目的。

【全封閉稱重給煤機組成】

每臺全封閉稱重給煤機主要都是由：封閉殼體、輸送系統（輸送機架、驅動裝置、計量膠帶、清掃器、防跑偏裝置等），稱重系統（稱重傳感器、速度傳感器、稱重儀表等），清掃系統、溫度檢測系統、快速關斷裝置及電氣控制系統和安裝附件等組成，并可根據用戶要求擴展。

【主要技術參數】                                 【工作條件】

檢定精度：±0.25%                               環境溫度：

秤量范圍：0～400t/h                             機械：-20℃～50℃

皮帶寬度：500～1200mm                           儀表：-20℃～40℃

調速范圍：變頻器調速（可選）                    電源電壓：220V（±10%、-15%）

電流輸出：4～20mA正比于流量（可選）                      50HZ±2%

通訊接口：RS232或RS485C（可選）               機體耐壓：0.35MPa

遠傳傳輸：1200m                                  皮帶耐高溫：120℃～200℃（可選）

【系統特點】

1、堅固的封閉外殼采用耐壓結構設計，密封嚴密可防止漏風和煤粉外漏，并能經得住0.35Mpa的壓力；；

2、所有出軸點采用盤根密封，滿足設備承壓要求；

3、前后檢修門采用卡槽式結構，檢查窗采用盲孔結構連接，有效提高密封效果；

4、設有密封風接口，采用多點式出風結構，提高密封效果，有效隔離熱風；

5、主動滾筒表面具有人字型橡膠層，驅動力強，防止皮帶跑偏；

6、從動滾筒采用腰鼓形以及自清潔結構，能有效防止膠帶跑偏和粘煤現象；

7、給煤機兩端設有方便的檢修端門，帶有觀察窗；

8、進口部分設有滑動調節式整形門，保證料流均勻

9、檢測和更換膠帶方便快捷，通過給煤機側面檢修窗直接操作，縮小維修空間；

10、稱重和輸送組合部件可從殼體內抽出，便于維護和檢修；

11、變頻無級調速，運行平穩、可滿足現場開環或閉環，調節不同流量的要求；

12、皮帶采用環形無接頭裙邊阻燃膠帶，不撒料，保證最小伸縮率；

13、鏈條刮板式清掃裝置可自動清掃機內積塵；

14、快速關斷裝置，電動或氣動式高溫隔離閥門，防止熱風回流，安全性高；

15、完善的報警系統，及時發現和排除堵煤、斷煤、皮帶跑偏等故障；

16、采用本公司卓越的ICS系列電子皮帶秤稱重技術、計量準確，長期穩定

17、可與系統設備連鎖，實現智能連鎖控制；

18、稱重顯示儀表具有可選的RS232/485通訊接口和4～20mA電流輸出。

19、可遠傳/就地、自動/手動控制功能，可以實現系統的遠傳自動化管理；

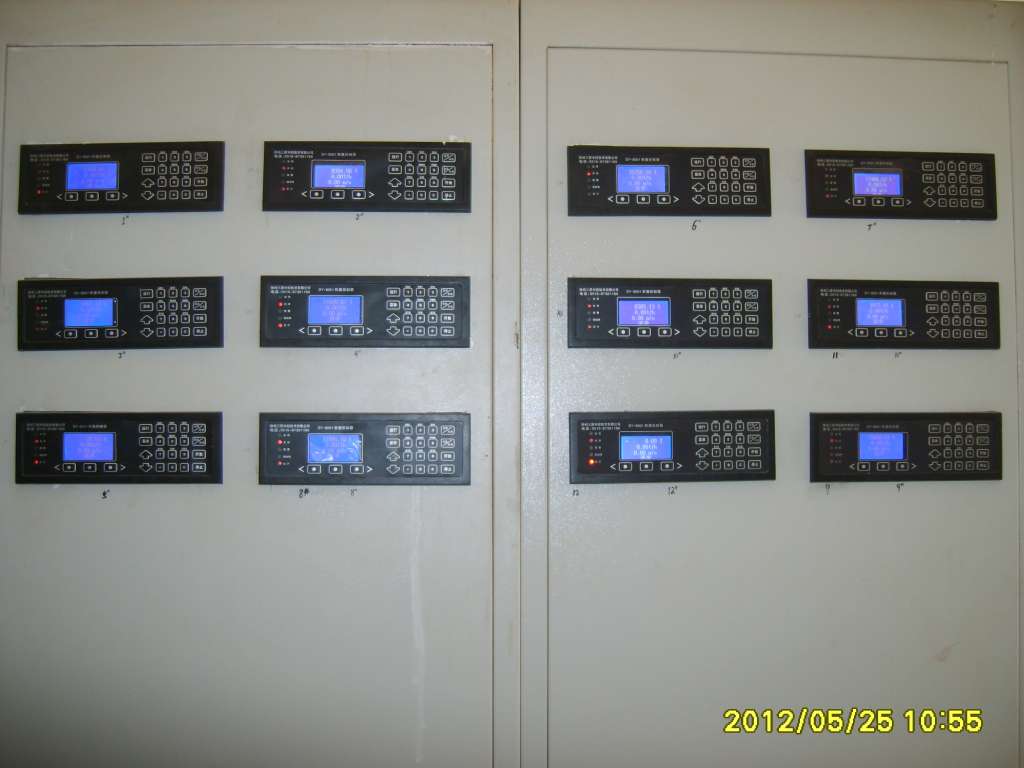

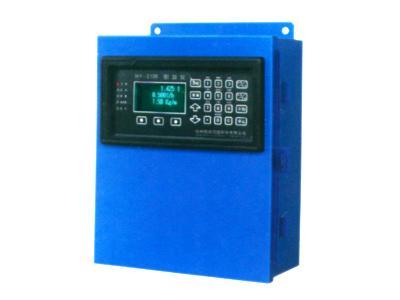

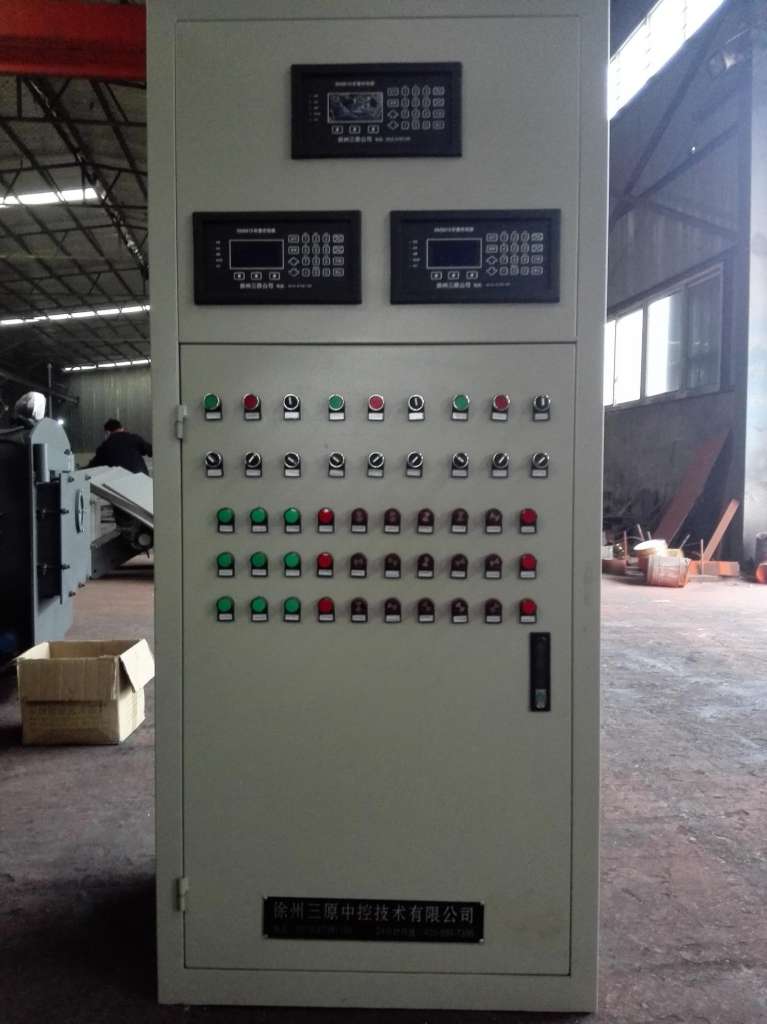

【稱重顯示控制器】

◆綜合精度：±0.01%；
◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；
◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；
◆多種標定方法，可自動零點和間隔，自動零點跟蹤；
◆通訊接口（可選）：標準RS~232C、RS485接口。
◆如有需要，可提供MODBUS通訊功能。
◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆輸入輸出端口多：三路可編程輸入端口、三路可編程輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出至遠方

b數字：通過通訊的方式將所有數據傳至上位機；

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS484接口，波特率可調，地址可設置，可以多臺儀表進行聯網；。

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

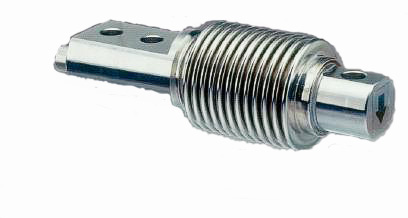

【稱重傳感器】
我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

【主要技術參數】

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

◆安全過載：150%

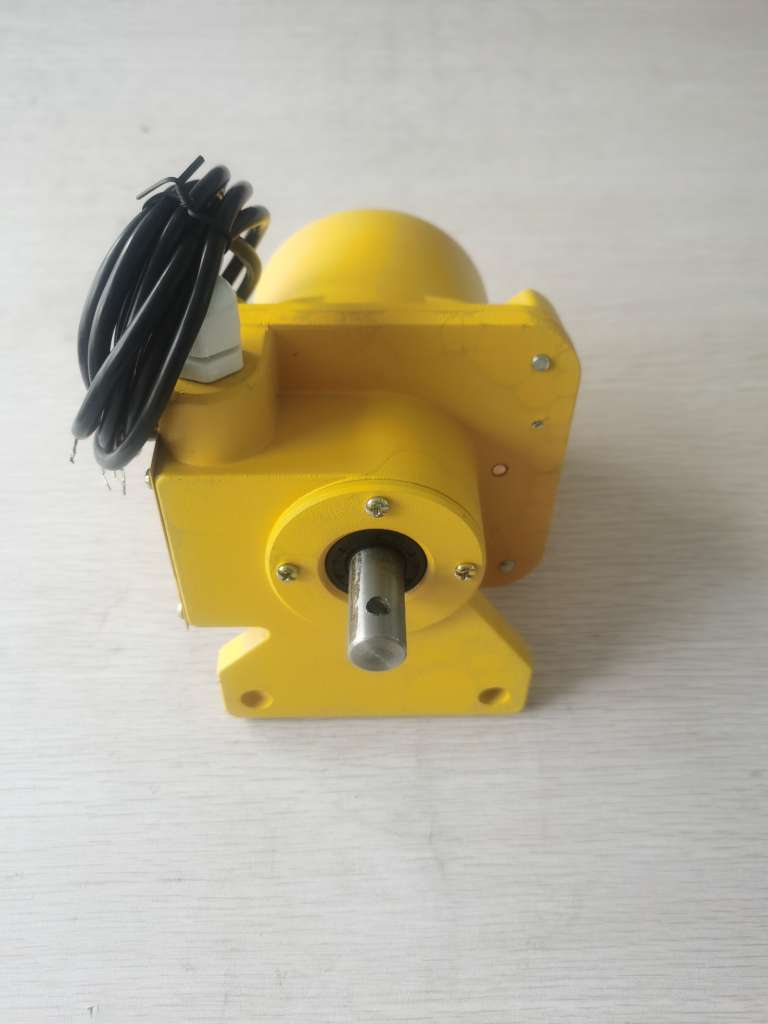

【測速傳感器】

◆連接在專用的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；
◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；
◆無碳刷式脈沖發生器，不需調整、校準、無需維修；
◆最新的軟連接技術，更有效地保證了測速精度；

◆測速范圍：0-4.0m/s
