RCD系列電磁除鐵器
1
概述
RCD系列電磁除鐵器是我公司設計制造的國內先進的除鐵器。除鐵器懸裝于皮帶輸送機
的頭部或中部上方，強大的磁力可將混入物料中的雜鐵等鐵磁物吸出并排除掉，從而保障輸送機、破碎機、磨煤機等設備的運行安全，并且在某些行業中，吸除雜鐵，有利于提高原料品質。因此，在電力、冶金、化工、礦山、煤礦、建材、輕工等行業得到廣泛應用。
1
RCDB系列自然風冷式電磁除鐵器
1
概述
自然風冷式除鐵器是當今國內外較為先進的冷卻形式，線圈采用耐高溫的氧化膜鋁線繞
制，并真空加壓充填導熱絕緣膠，使內部熱量通暢地傳到外表面散發。由于采用全封閉式結構，因此具有防塵防潮的特點，惡劣環境中除鐵器應首選自然風冷式除鐵器。
2、RCDB系列自然風冷式電磁除鐵器技術參數
|
型號 參數 項目 |
RCDB-5 |
RCDB-6 |
RCDB-8 |
RCDB-10
|
RCDB-12 |
RCDB-14 |
RCDB-16 |
||
|
適合輸送帶最大 寬度mm |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
||
|
額定懸掛 高度 |
磁感應強度（Mt） |
150 63 |
200 63 |
250 63 |
300 65 |
350 65 |
400 68 |
450 68 |
|
|
吸引高度 |
200 |
230 |
300 |
365 |
425 |
490 |
540 |
||
|
勵磁功率 |
0.7 |
1.5 |
2 |
3.1 |
4.2 |
5 |
6.5 |
||
|
整機重量kg |
350 |
700 |
900 |
1450 |
2300 |
3150 |
3900 |
||
|

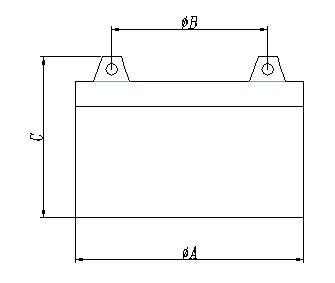

外形及安裝尺寸 |
A |
640 |
800 |
1000 |
1250 |
1450 |
1700 |
1950 |
|
|
B |
500 |
680 |
810 |
1130 |
1250 |
1400 |
1650 |
||
|
C |
300 |
360 |
350 |
420 |
460 |
480 |
510 |
||
二、RCDD系列自然風冷自卸式電磁除鐵器
1
概述
RCDD自卸式電磁除鐵器的自卸裝置是由膠帶、電磁鐵本體、滾筒、托輥、框架、減速機、
鏈輪、鏈條、張緊器等構成，膠帶采用無接頭環型交代。裝置與本體采用螺栓聯接，可拆裝，方便用戶吊裝及維護。
輸送機帶速≥2.5m/s時可采用圖1安裝方式，帶速越大，物料越松散，鐵件越容易被吸出。采用下圖1的安裝方式，輸送機頭部滾筒應換成非磁性材料，否則對除鐵效果有一定的影響。
輸送機帶速≤2.5m/s時可采用圖2安裝方式，除鐵器懸裝于輸送帶兩托輥之間，自卸膠帶與輸送成90°交叉，便于將鐵卸出輸送帶外。除鐵器底部下方不應裝詞性托輥，如無法避免更應換為非磁性托輥。
2
RCDD系列自然風冷式電磁除鐵器技術參數
|
型號 參數 項目 |
RCDD-6 |
RCDD-8 |
RCDD-10
|
RCDD-12 |
RCDD-14 |
RCDD-16 |
||
|
適合輸送帶最大 寬度mm |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
||
|
額定懸掛 高度 |
磁感應強度（Mt） |
200 ≥63 |
250 ≥63 |
300 ≥65 |
350 ≥65 |
400 ≥68 |
450 ≥68 |
|
|
吸引高度 |
230 |
300 |
365 |
425 |
490 |
540 |
||
|
勵磁功率 |
1.5 |
2 |
3.1 |
4.2 |
5 |
6.5 |
||
|
驅鐵皮帶電功率 |
1.1 |
2.2 |
2.2 |
3 |
4 |
5.5 |
||
|
整機重量kg |
700 |
900 |
1450 |
2300 |
3150 |
3900 |
||
|

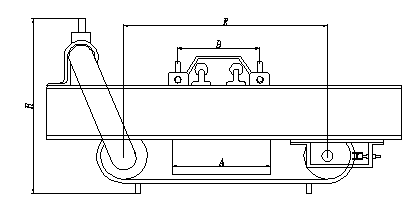

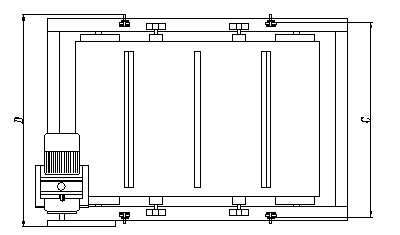

外形及安裝尺寸 |
A |
780 |
920 |
1100 |
1250 |
1450 |
1660 |
|
|
B |
680 |
820 |
1000 |
1130 |
1290 |
1500 |
||
|
C |
840 |
990 |
1170 |
1320 |
1530 |
1740 |
||
|
D |
1000 |
1250 |
1365 |
1520 |
1740 |
1970 |
||
|
E |
1240 |
1390 |
1500 |
1650 |
1960 |
1970 |
||
|
F |
2200 |
2400 |
2550 |
2700 |
3040 |
3300 |
||
|
G |
750 |
800 |
800 |
800 |
980 |
1050 |
||
*除鐵器的吸引高度用GB5783-86 M16×50的螺栓在靜態空氣中被吸引的高度表示
