高度動態汽車秤BROADRAN? WIM 16主要性能指標
發布時間：2021-04-26 03:17瀏覽次數：
1.1 BROADRAN WIM 16主要性能指標
高精度檢測模式
在配置為高精度軸載檢測模式時，BROADRAN WIM 16能滿足：
※ 整車稱重精度：2級；
※ 條形應力式動態汽車衡配置：4排intercomp高速應力傳感器
※ 最大軸重檢測：30噸；
※ 軸距誤差：＜2%；
※ 車牌識別準確率：>95%；
※ 超限車輛車牌識別準確率：>99%。
※ 執法結果發布時間：≤2S
高精度軸載檢測模式精度高，對對抗性駕駛適應能力強，適用于非現場執法、貨車ETC等領域。
標準檢測模式
在配置為標準軸載檢測模式時，BROADRAN WIM 16能滿足：
※ 整車稱重精度：5級；
※ 稱重傳感器配置：3排intercomp高速應力傳感器
※ 最大軸重檢測：30噸；
※ 軸距誤差：＜2%；
※ 車牌識別準確率：>95%；
※ 超限車輛車牌識別準確率：>99%。
※ 執法結果發布時間：≤2S
本模式通常用于構建不停車超限檢測系統，也可以用于超限站預檢和橋梁保護系統的高配，是性價比較為均衡的模式。
初級軸載檢測模式
在配置為初級軸載檢測模式時，BROADRAN WIM 16能滿足：
※ 整車稱重精度：10級；
※ 稱重傳感器配置：2排intercomp高速應力傳感器
※ 最大軸重檢測：30噸；
※ 軸距誤差：＜2%；
※ 車牌識別準確率：>95%；
※ 超限車輛車牌識別準確率：>99%。
※ 執法結果發布時間：≤1.5S
本模式不可以用于執法和收費，通常構建超限站預檢和橋梁保護系統，也可以用于軸載調查系統的高配。
軸載調查模式
在配置為軸載調查模式時，BROADRAN WIM 16能滿足：
※ 整車稱重精度：誤差≤±20%；
※ 稱重傳感器配置：1排intercomp高速應力傳感器
※ 最大軸重檢測：30噸；
※ 軸距誤差：＜5%；
本模式通常僅可以用于軸載調查系統，也可以執行交通情況調查任務。
1.2 BROADRAN WIM 16主要設備組成
子系統
設備
品牌/制造商
規格型號
備注
主控子系統
前端服務器
Antoway
TCS-E2
集成軟件
Antoway
LVMG-2017
動態稱重子系統
稱重控制器
BroadRan WIM
BR-WCU-16
ZDG-30-TX
高速稱重傳感器
intercomp
HS-WIM STRIP SENSOR
信號處理器
BroadRan WIM
BR-WSP-16-5
車輛分離器
Antoway
LEC-I1
輪廓識別子系統
激光傳感器
SICK
LMS-511
輪廓識別控制器
Antoway
TCS-L1
車牌識別子系統
車牌相機
HIKVISION
VCU-A
閃光燈
HIKVISION
SL-2111-1
車牌識別控制器
/
/
集成于TCS-E2
輪軸識別子系統
輪軸傳感器
/
/
集成于ZDG-30-TX
輪軸識別控制器
/
/
軌跡分析子系統
多波束雷達
Matrix
SS-225
WJK-13-E
軌跡分析控制器
/
/
集成于TCS-E2
視頻監控子系統
球型攝像機
HIKVISION
DS-2DF8336IW
槍型攝像機
HIKVISION
DS-2CD5A85F
硬盤錄像機
HIKVISION
DS-8608N
信息發布子系統
可變情報板
MR
MR-SF10/106
信息發布控制器
Antoway
TCS-S8
1.3 動態稱重子系統
1.3.1 簡介

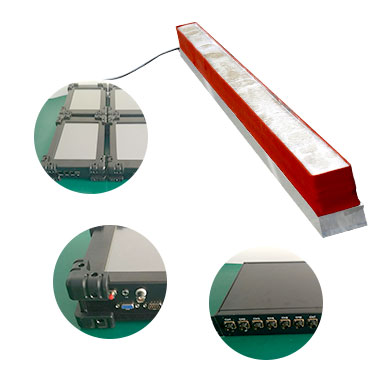

BROADRAN WIM 16內配置的動態稱重子系統，選用了中衡博然公司生產的ZDG-30-TX型軸重秤為主體來搭配。
ZDG-30-TX型軸重秤是一種新型動態稱重設備，其特點是采用了先進的美國intercomp公司高速條形應力傳感器作為稱重傳感器，具有精度高、速度適應范圍廣、精度一致性和穩定性好的優勢。
● 基于intercomp公司條形高速應力傳感器
● 檢測速度覆蓋0.5-100km/h
● 在全部速度段均可精確檢測
● 最高達到2級動態稱量精度
● 半剛性水穩基層可以直接安裝
● 瀝青路面可以直接安裝
● 傳感器壽命長達10年
● 傳感器免維護、不易損、無事故隱患
車輛分離采用了路安公司生產的LEC-I1型線圈信號放大器，具有抗干擾性好，線圈匹配能力強，不容易死鎖等優勢。
1.3.2 性能指標
稱重傳感器類型：高速應力傳感器（條形）；
稱重傳感器敷設范圍：路面與硬路肩全覆蓋；
稱重傳感器敷設數量：2級精度4排，5級精度3排，10級精度2排；
稱重系統具有識別貨車真假軸（或浮動軸）功能；
稱重系統具有在貨車跨線行駛、S型行駛和逆行行駛的情況下，正確判別超限行為能力；
速度范圍：0.5～100Km/h；
檢測精度：動態精度：整車總重量2/5/10級，軸組精度F級；
置信度：≥95％
荷載能力（單軸）：≥30t
過載能力（單軸）：≥150％
速度誤差：≤±3%
軸距誤差：≤±150mm
流量檢測精度：≥99％
輸出信息：日期和時間、車速、車軸數量、軸重、軸組重、總重、分類類型、總軸距、車型、車長、車道號、數據記錄序號、違例類型代碼、車輛加速度等。
供電方式：AC220V±10%，50Hz±2Hz
設備防護等級：稱重設備為IP68；控制設備：IP65
系統平均無故障時間：MTBF≥30000h
整體使用壽命：≥5年
傳感器使用壽命：≥10年
工作溫度：-15℃～70℃
濕度：0～95%
