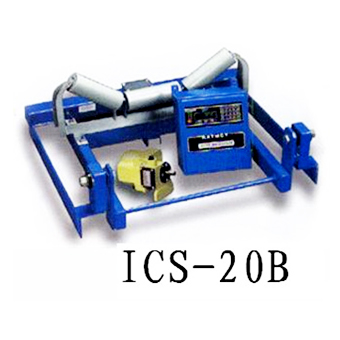

ICS-20系列電子皮帶秤
　　ICS-20型稱重橋架在單杠桿上裝有單組托輥，采用一只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。這種封閉裝置可以防震、防潮、防腐冀防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
　　稱重橋架的主梁采用矩形鋼管。無運動和易損件。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部分，抗側向力，減少非線性誤差。對于比重較輕物料的測量可采用配重稱架。
　　ICS-20型電子皮帶稱，動態累計誤差小于±0．5％，用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行精確的定量給料控制，也可用于工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。
系統組成：
　　ICS-20系列皮帶稱主要由四部分組成：ICS-20型杠桿式稱重橋架、稱重傳感器 、速度傳感器 、稱重控制儀表。
工作原理：
　　稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
結構特性：
◆結構簡單，力傳遞環節少，安裝簡潔方便；
◆獨特的矩形杠桿，剛性好，無形變；
◆無磨擦橡膠耳軸支承，防腐蝕﹑防潮﹑抗振動；
◆抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；
◆稱重傳感器為拉式，調整靈活，安裝方便；
◆20B型單托輥，稱重區為20A的1/2較短，適用于給料距離較短的皮帶輸送機。
◆傳力杠桿：?jiǎn)胃軛U；耳軸支點：2只
技術參數：

外形尺寸和安裝尺寸：

工作條件和安裝條件：
環境溫度： 機械：-20℃～+50℃ 儀表： 0℃～40℃
電源電壓： 220V（+10﹪、-15﹪） 50Hz±2﹪
