SY-LCS-PJ料斗秤實物校驗裝置
適用范圍：
　　SY-LCS—PJ型實物校裝置是一種高精度的靜態電子料斗秤，主要用
于電子皮帶秤的實物校驗，其標定精度遠高于掛碼標定和鏈碼標定，
它使復雜、費時、費力的皮帶秤實物校驗工作實現全過程的自動化操
作，是散料計量管理及商貿結算工作中不可缺少的配套設備。
本裝置作為料斗秤同時適用于碼頭、糧食、冶金、化工、電力、有色金屬、
煤炭、建材、陶瓷等行業粉狀和顆粒狀的散裝物料的計量及配料，具有安全可靠，性能穩定，計量精度高，維護簡單方便等優點。
實物校驗裝置系統組成：
該系統主要由稱重斗體、自校系統、計量系統、電氣控制系統幾大系統組成。其中斗體包括稱重料斗及限位機構，支承鋼結構框架集、平臺、料門及開閉機構、整形料斗等；計量系統包括稱重傳感器及模塊、稱重儀表；電氣控制系統包括控制柜、電氣元器件、PLC（可選）、上位機（可選）。

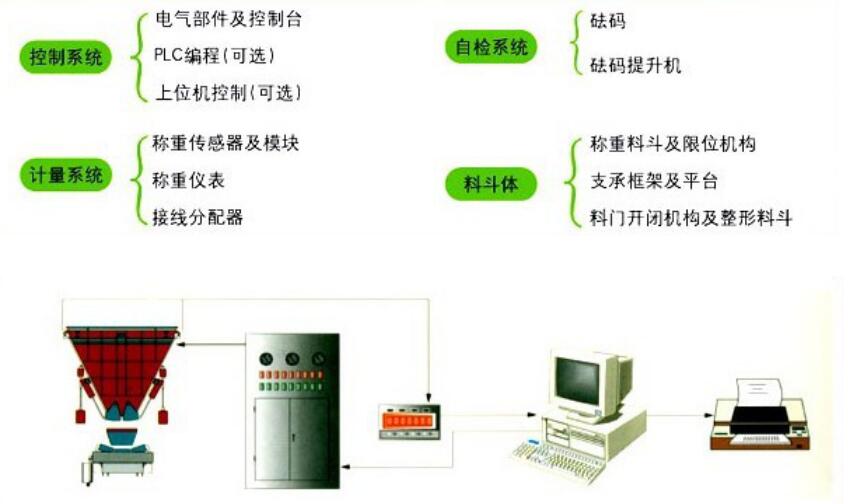

電氣控制系統、計量系統、自檢系統、料斗體組成，具體內容參看下表：


1） 秤重傳感器
秤重傳感器用于力值測量，本裝置力值測量由三只或四只傳感器來完成，以四只傳感器為例,料斗四角由這四只秤重傳感器支承，傳感器的受力可通過調整進行均衡，四只傳感器的輸出采用并聯方式，這樣不僅提高了計量精度，而且增強了抗干擾能力，傳感器接線盒除完成傳感器的接線外，其內部的微調電位器，用于傳感器的輸出平衡調整。
2）秤重顯示儀表
秤重顯示儀表獲取從秤重傳感器由重量信號轉換為電信號的數據，經過處理后，在顯示屏上顯示出該物料的重量數據。顯示儀表具有實時顯示當前秤重量功能，具有工作參數設置、RS-232、打印機輸出等接口，可與計算機通訊、、具有欠載，過載等報警功能。
3）料斗及料門
料斗用以存放標定所需的物料，為防止積料，斗體的設計采用最佳線型。料門的啟閉由電動推桿或電液推桿、氣動等方式控制。
4）標定砝碼
為保證使用中電子料斗秤自身精度，配有有關標準砝碼，對稱均放于料斗四周，標準砝碼采用0.5t/只、1t/只或2t/只整體式結構，砝碼的加/卸載，由電動提升機構完成，可保證系統方便地對系統自身進行標定。
5）起頂機構
為便于安裝、調試以及日常維修保養，在料斗秤傳感器附近設有起頂支架，當料斗與秤重傳感器需要脫開或系統調試需要時，借助于手動千斤頂或起吊設備即可將料斗頂起或吊起。
6）限位機構
考慮到料斗有時在較大外力沖擊下，可能導致料斗自身的轉動和水平移位，故在料斗四角裝有四套限位機構，限位機構與料斗間的間隙留有2mm，當料斗因外力沖擊而引起位移大于2mm時，限位機構將限制料斗繼續移動，當外力消失后，根據穩定性原理，料斗將自動回到原來的穩定位置。
7）操作臺
操作臺是實物校驗裝置的操作控制中心，裝置的工作狀態、工作方式選擇，各種程序控制的指令以及外部的聯絡均通過操作臺上的選擇開關及按鈕實現，操作臺中的可編程控制器，提供各種控制、聯鎖、解鎖等邏輯，稱重顯示儀顯示重量數值及打印（可選件），可編程控制器及秤重顯示儀的通訊口用于上位機的聯網，以實現更高一級的數據管理。
8）動力柜
動力柜在可編程控制器的管理下，為各砝碼提升機、料門電動推桿，及倉壁振動器提供電源，回路的配電由斷路開關、交流接觸器、熱繼電器組成，既保證設備的安全，又給維護帶來方便。
運行的可視性與安全性；
工作原理：
使用系統自身配置的精度為5MM的若干只砝碼完成裝置自身校準
，斗體內放置輸送物料完成計量，按一定開度放料完成需校檢裝置的
實物標定。針對系統的繁簡程度可由以下幾種方式完成系統的控制：
控制方式一
　　電氣控制柜通過電氣件直接控制相關設備的啟停及順序動作。
控制方式二
　　系統增加PLC可編程序控制器，通過PCL編程完成系統的時序控制
　　為系統的擴展打下基礎。
控制方式三
　　在控制方式二的基礎上增加工業控制計算機，通過計算機讀／寫
　　PLC各I／0功能狀態點完成設定的時序控制及各設備狀態顯示；
　　同時工控機和LCS-PJ裝置儀表實時通訊采樣校驗數據及與被
　　驗的備通訊完成數據采集、對比、分析、完成數據報表；系統也 可擴展到廠及局域網數據發布。
系統特點：
采用PLC控制技術，操作控制集中，校準簡捷方便；
系統的自校、進料、出料、稱量控制可實現程序自動化；
可根據用戶需要，并入相關設備的聯鎖接點，以便系統安全可靠的運行；
可根據現場環境條件，設計料斗體部分，料斗可為方形，圓形或異形；
采用整體式砝碼，總噸位可根據標準規定和需要設計；
砝碼的升降采用電動式砝碼提升機，操作方便；
為保證稱量準確性及穩定性，系統采用懸浮結構，以四個非接觸式限位機構實現可靠定位；
可實現與上位機的聯網通訊，并可實現上位機對系統的設備啟停、皮帶秤儀表的遠程調零及其它遠程操作。
采用可選的電視監控裝置，有效提高了設備
主要技術參數：
■系統綜合精度：±0.10%
■稱量范圍：0.5-100t
■稱重儀表精度：0.01%
■標準砝碼規格：1t/只或2t/只（整體式）
■標準砝碼精度：M1
■過載能力：≤150%F.S
工作條件和安裝條件：
皮帶秤實物校驗裝置工作條件和安裝條件:
環境溫度：
儀表：-10°C～50°C
機械：-20°C～60°C
電源電壓：220/380VAC（+10%、-15%）、50HZ（±2%）
