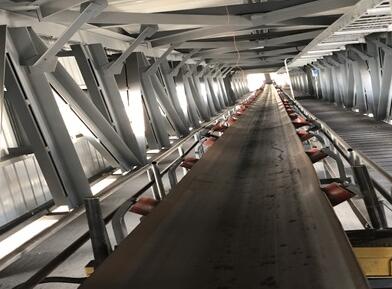

DTII-500型帶式輸送機現場運行案例（產品介紹）

　　一、 用途

　　TD75-500型膠帶輸送機為一般用途的帶式輸送機，用于冶金、煤碳、礦山等部門。輸送堆積比重為0.5～2.5t/ m3的各種塊狀、粒狀物料，可用來輸送成件物品。適用工作環境溫度為-15°C～40°C之間；也可用于水平式化學物料輸送。傾斜向上輸送時據物料性質確定其傾角。

　　二、型號表示法

　　DTII  - 500

　　膠帶寬度（mm)

　　通用帶式輸送機

　　三、技術參數

　　型號

　　TD75-500

　　物料粒度（mm）

　　≤250

　　物料容重（t/m3）

　　0.8—1.6

　　運輸膠帶

　　寬度（mm）

　　500

　　速度（m/s）

　　1.25

　　傾角（°）

　　≤20°（據物料性質定）

　　生產能力(t/h)

　　20-100

　　輸送長度（m）

　　5-150

　　電機功率(kw)

　　根據有效長度及帶速度定

　　四、結構及工作原理

　　1、帶式輸送機的工作原理：

　　通用帶式輸送機主要由機架、膠帶、電動滾筒、托輥、拉緊裝置以及支承

　　架等幾部分組成。膠帶繞經兩端滾筒后，用膠帶卡子或硫化方法，將兩頭接在一起，使之成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將膠帶拉緊，

　　具有一定的張力。當電動滾筒旋轉時，借助于電動滾筒與膠帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的貨載從卸載滾筒處卸載。

　　2、帶式輸送機的傳動原理及特點：

　　① 膠帶輸送機的牽引力是通過傳動滾筒與膠帶之間的摩擦力來傳遞的，故必須將膠帶用拉緊裝置拉緊，使膠帶在傳筒滾筒分離處具有一定的初張力。

　　② 膠帶與貨載一起在托輥上運行。膠帶既是牽引機構，又是承載機構，貨載與膠帶之間沒有相對運動，消除了運行中膠帶與貨載的摩擦阻力。由于托輥內裝有滾動軸承，膠帶與托輥之間是滾動摩擦，因此運行阻力大大減小，從而減少了功率的消耗，增大了運輸距離。

　　對于一臺膠帶輸送機，其牽引力傳遞能力的大小，決定于膠帶的張力、膠帶在傳動滾筒上的圍包角和膠帶與傳動滾筒之間的摩擦系數。要保證膠帶輸送機的膠帶在傳動滾筒上不打滑，正常運行，在生產實踐中要根據不同情況采取相應的措施。提高牽引力的傳遞能力可從以下幾方面入手：

　　① 增大拉緊力（初張力）。膠帶輸送機在運行中，膠帶要伸長，造成

　　牽引力下降，所以要根據情況，利用拉緊裝置適當地將膠帶拉緊，增大膠帶

　　張力，以提高牽引力。

　　② 增大摩擦系數。其具體措施是：保護好傳動滾筒上覆蓋的木襯或橡膠等襯墊，以增大摩擦系數，另一方面要少出水煤，預防摩擦系數減少。

　　3、帶式輸送機的結構

　　帶式輸送機的主要部件有機架、電機滾筒、張緊裝置、輸送膠帶、支承架、托輥、清掃器等

　　1、機架：是分段的型鋼焊接件，所有托輥、振動輥換向輥、驅動裝置、支

　　架均固定在上面，可以拆卸，方便運輸。

　　2、電機滾筒：它是皮帶輸送機的動力，它與一般減速機構相比，具有結構緊湊、重量輕、體積小、密封性好、安裝方便、維修簡單等優點。

　　3、張緊裝置：由張緊絲桿、張緊滑塊組成，最大拉伸行程S=500mm。絲桿的行程應根據輸送膠帶的張緊程度進行適度的調整。

　　4、輸送膠帶：膠帶包在主動滾筒、改向滾筒、上下平托輥上形成環行，當主動滾筒轉動時，帶動膠帶往返運動得以輸送物料。

　　5、支承架：用以固定機身，防止機身松動和變形。

　　6、托輥：用于膠帶的支承。

　　7、清掃器：用于清除沒有卸干凈的物料，防止物料損壞膠帶，延長膠帶的使用壽命。
