1.概述

　　對于電子皮帶秤的標定，多數采用實物標定。此種方法需要大量的人力物力配合，但對大流量的皮帶秤現場標定比較困難。我公司為了解決電子皮帶秤的動態標定問題，開發了一種能夠模擬實際物料運行工況的循環鏈碼校驗裝置，以便于對電子皮帶秤進行校驗和使用中檢驗。

　　2.產品分類

　　2.1 循環鏈碼數量：循環鏈碼分單鏈、雙鏈、三鏈和四鏈，分別對應不同的輸送帶寬和用戶的個性化要求。

　　2.2 循環鏈碼重量：覆蓋10—200kg/m  的選擇范圍，滿足0.5—2.2m帶寬的皮帶秤校驗。

　　2.3 鏈碼長度： 可適應不同托輥數量和稱量段的皮帶秤架。

　　3.工作原理

　　PXL系列電子皮帶秤動態校驗裝置共有四部分組成，分別為標準循環鏈碼、循環鏈碼機架、升降系統、控制顯示系統。整套系統進行信號采集、計算、處理、控制、顯示。控制部分采用可靠的的PLC控制器進行控制，配置的高精度積算儀表能在就地顯示鏈碼校驗裝置的狀況；系統通過采集速度信號計算并顯示標準鏈碼的瞬時流量和累積流量，同時采集電子皮帶秤的信號進行同步顯示，從而對皮帶秤的示值進行校準；系統具有對鏈碼校驗裝置進行遠程啟/停控制的功能。如果選配遠程上位系統，可完成遠程操作監控和校驗的全過程。

　　4.結構特征

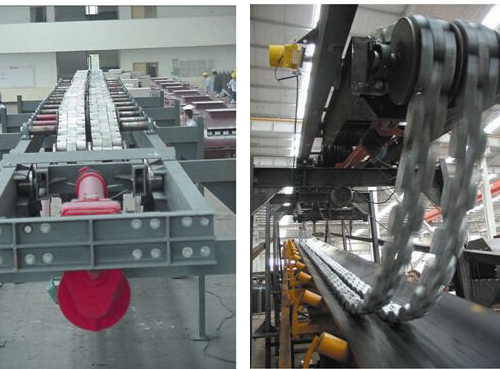

　　4.1標準循環鏈碼

　　每套裝置的每條鏈碼由標準鏈節組裝構成；每條鏈節190個碼塊；

　　標準碼塊為方柱形結構，相互間用鏈條連接。

　　碼塊采用特殊材質制作，其表面經精加工和特殊工藝處理。

　　4.2循環鏈碼支架

　　安裝在現場的皮帶機上方，布置在皮帶秤的上方約1.5m的高度內。

　　對鏈碼、轉動機構和提升機構進行支承。

　　4.3速度傳感器：采用高精度的光電編碼器。

　　輸出脈沖：100脈沖/轉

　　4.4控制系統

　　對整套系統進行信號采集、計算、處理、控制和顯示。

　　控制部分包括顯示器、PLC、電器元件和控制箱等部件。

　　4.5升降系統

　　升降系統采用水平漲緊結構，用電動推桿驅動活動齒輪與鏈碼；

　　系統裝置可進行自動收放；

　　通過控制柜上的按鈕可自動進行鏈碼升降操作

　　5.技術參數

　　5.1系統參數

　　動態累計重復性：     ±0.1%

　　動態累計系統誤差：   ±0.05%

　　累計分度值：         10kg

　　電源電壓：           AC380V   三相五線制

　　電源頻率：           50Hz

　　設備總重：           約3800Kg

　　適應輸送帶寬度：     500~2200mm

　　適應出力范圍：       100~ 10000t/h

　　整機消耗功率         約3—15kW

　　5.2升降系統參數：

　　型式：            水平漲緊

　　電動推桿功率：    3.0-~5.5kW

　　行程：            800-1000mm

　　5.3顯示儀表

　　型式：             LCD

　　顯示誤差：         0.01%

　　顯示分度值：       10Kg
