產品介紹：

　　ICS-17A型電子皮帶秤，動態累計誤差小于士0.25％，適用于工業企業的稱重過程控制，如檢測生產量，控制產品的定量裝載和監測庫存等場合。為工廠自動控制和現代化管理提供重要的數據信息。

　　工作原理：

　　稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

　　ICS-17-500調速稱重皮帶秤 貿易結算皮帶秤 KELN/科霖高精度計量皮帶秤 電子皮帶秤機械加工 廠家皮帶秤供應示例圖8

　　系統組成：

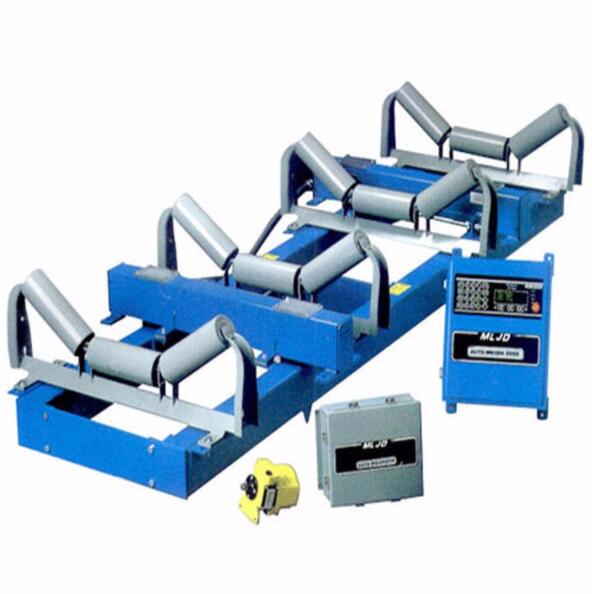

　　ICS-17型電子皮帶秤由四部分組成：

　　ICS-17型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，KL2001稱重控制器。

　　稱重橋架：

　　ICS-17型稱重橋架在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。

　　稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到潔凈。為了保證整個系統的穩定性，高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差。

　　結構特性：

　　結構簡單，安裝簡捷方便，力傳遞環節少；

　　獨特的矩形杠桿，剛性好，無形變；

　　無磨擦橡膠耳軸支承，防腐蝕、防潮、抗振動；

　　抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；

　　17A型稱重區域廣，四組托輥使皮帶對稱重的影響小；

　　17B型雙托輥，稱重區為17A的1/2較短，適用于給料距離較短的皮帶輸送機；

　　結構簡單，安裝簡捷方便，力傳遞環節少

　　應用：電力、化工、冶金、港口、食品、鋼鐵等工業行業；

　　工作條件和安裝條件：

　　環境溫度：機械：-20℃～+50℃　　　儀表：　　0℃～40℃

　　電源電壓：220V（+10﹪、-15﹪）　　50Hz±2﹪
