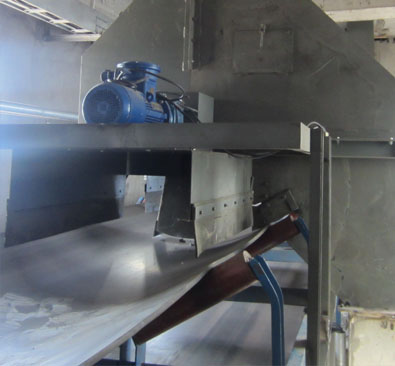

由帶有不銹鋼鏟刀的采樣頭安裝在皮帶輸送機的中部位置；

在輸送帶中部輸煤過程中進行全斷面采樣；

首先是鏟頭由電機帶動，每隔一定的時間間隔旋轉采集子樣；

鏟頭后部裝有刮掃器，確保所采集的子樣完全進入溜槽內；

進入初級給料機，給料機開始工作，子樣均勻連續的輸送至破碎機內；

破碎機按照粒度要求(＜13㎜)進行破碎；

破碎后的物料經過縮分器形成分析樣與余料；

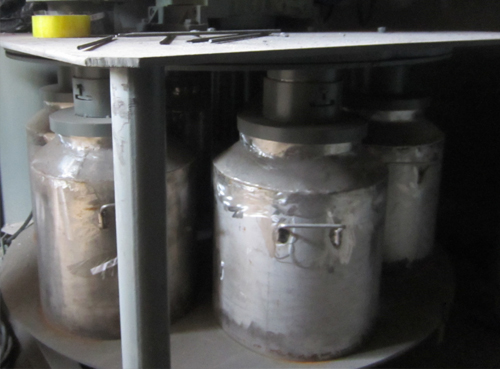

分析樣落入集樣罐中，供實驗使用，而余料則由斗提機+落煤管輸送回原輸送皮帶上；

整個系統完成一次循環，根據系統設定的間隔時間依次循環采制下去；

產品參數

入爐煤采樣設備參數：

整機功率： 20kw（可單獨選擇初級采樣功率4kw）
控制方式： 計算機＋PLC/手動
適用帶速： ≤4.0m/s
破碎粒度： 3~12mm
縮分比: 1/10-1/100
儲料桶結構: 6罐~12罐
每點采樣量: 5~ 35kg（根據現場皮帶流量及粒度大小）
取樣深度： 全斷面
