安道電子皮帶秤液壓糾偏裝置工作原理

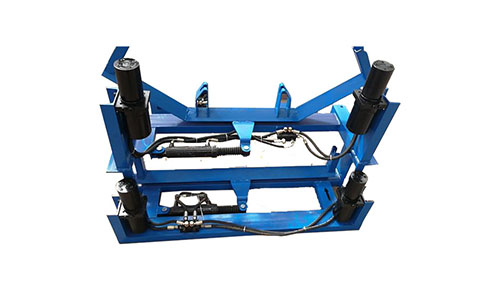

       液壓全自動皮帶調偏裝置是由調心輪與油泵組成的調心輪復合泵、集成塊和油缸組成組合油缸、油管機及支承支架構成。

       當皮帶居中運行時，皮帶與左右兩只條形輪復合泵下接觸屬于正常運行，如果皮帶在運行偏左時，啟動左側調心輪復合泵，調心輪一面產生反向推力，把皮帶推向中間一面，隨著皮帶運行帶動皮帶油幫轉動產生壓力，油經管道至組合油缸，推動油塞帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合的一面把皮帶向中推，一面旋轉產生壓力油組合拉動活塞桿帶動（上或下），調心托輥向后偏轉驅使皮帶向左跑而居中。
