產品名稱：急停閉鎖開關使用
急停閉鎖開關（以下簡稱急停開關）適用于具有爆炸性混合氣體的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合保護控制裝置的緊急停車信號檢測之用。
1 主要技術特征
2.1 防爆型式：礦用本質安全型，防爆標志：ExibI；
2.3 接點容量：30V/10A；
2.4 接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；
2.5 動作力：60N±10N ；復位力：60N±10N；
2.6 動作性能：急停開關任一邊的驅動拉環上向外施加作用力時，
急停開關內的接點狀態應翻轉，并能自鎖；在相應的復位拉環上向外施加作用力時，急停開關內的接點狀態應復原；
2.7 外形尺寸：165mm×90mm×160mm；
質量：2kg。
3 環境條件
3.1 正常工作條件
a) 環境溫度：-5℃～+40℃；
b) 平均相對濕度：不大于95%（＋25℃）；
c) 大氣壓力：80kPa～106kPa；
d) 無顯著振動和沖擊的場合；
e) 在具有煤塵、甲烷等有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；
f）污染等級：3級；
g）安裝類別：Ⅲ類。
3.2 最惡劣貯運條件
高溫:60℃；
低溫:-40℃；
平均相對濕度:95%(25℃)。
振動：50m/s2；
沖擊：500m/s2。
4 結構概述

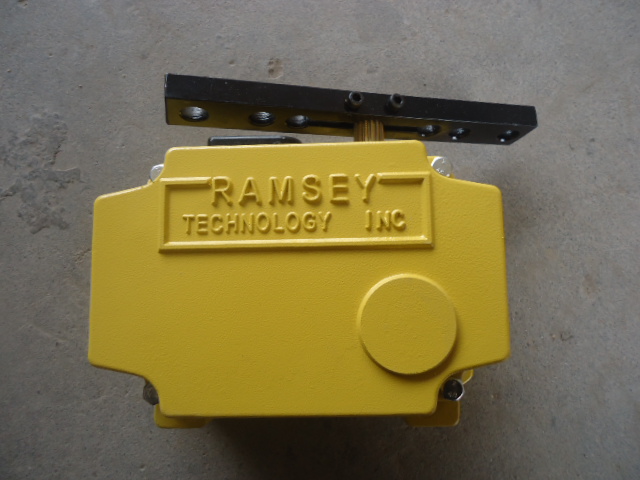

急停開關由外殼、行程開關、急停拉環、復位拉環、接線端子等部分組成。
5 工作原理
急停開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加60N±10N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。
6 安裝
將急停開關安裝在皮帶機兩側的支架上,用拉繩依次把急停開關的急停拉環分別相連，打開急停開關接線盒,用電纜將J（急停信號）、O（電源地）接至帶式輸送機綜合保護控制裝置主機內對應的接線端子上。
6.2 調試
急停開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加60N±10N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。
