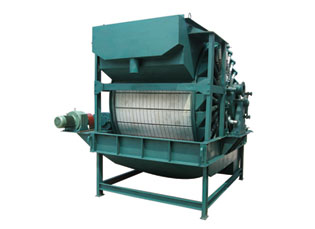

該機為上部給料的筒型外濾式真空永磁過濾機，主要適用于對較粗顆粒強磁性物料的脫水。
筒體內部裝有鍶鐵氧體磁系，可促使磁性顆粒迅速吸附到濾布表面，磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向濾布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著的提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。
該機礦漿中固相顆粒的比磁化系數不低于3000*10-6厘米/克，顆粒粒度為0.15-0.8毫米。給料濃度60%。
|
型號 |
GZC-3 |
GZC-5 |
GZC-8 |
GZC-12 |
GZC-20 |
|
|
過濾面積m2 |
3 |
5 |
8 |
12 |
20 |
|
|
簡體 |
直徑(mm) |
1600 |
2000 |
2250 |
||
|
長度(mm) |
700 |
900 |
1400 |
2000 |
2650 |
|
|
轉速(r/min) |
0.5-2.0 |
|||||
|
需要真空度(kpa) |
60-80 |
|||||
|
抽氣量(m3/min.m2) |
0.5-2.0 |
|||||
|
需要鼓風壓力(kpa) |
10-30 |
|||||
|
鼓風量(m3/min.m2) |
0.1-0.5 |
|||||
|
筒體表面磁感應強度(mt) |
82 |
87 |
||||
|
給礦濃度(%) |
60 |
|||||
|
最大生產能力(t/h) |
6-9 |
14-189 |
22-43 |
33-65 |
54-108 |
|
|
濾餅水分(%) |
8-11 |
8-10 |
||||
|
外形尺寸(mm) |
1895×2506×2087 |
2110×2755×2500 |
2610×2905×2500 |
3210×2905×2500 |
||
|
電機 |
型號 |
Y100L-6 |
Y112M-6 |
Y132M1-6 |
||
|
功率(kw) |
1.5 |
2.2 |
4 |
|||
|
轉速(r/min) |
940 |
960 |
||||
