全懸浮ICS-20型電子皮帶秤
發布時間：2021-06-11 09:13瀏覽次數：
電子皮帶秤是皮帶輸送機輸送固體散狀物料過程中對物料進行連續自動稱重的一種計量設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。皮帶秤根據秤架的結構形式分為30、20、17、14，具體價格根據皮帶秤的尺寸，型號，參數來確定
結構特點
◆結構簡單，安裝簡捷方便，力傳遞環節少，
◆矩形杠桿，剛性好，無形變，零點穩定性好
◆抗側向力，抗水平分力，有效減少了皮帶跑偏和落料偏移對系統精度的影響
◆無摩擦橡膠耳軸支承，防腐蝕、抗潮、抗振動
◆稱重傳感器為拉式，調整方便、靈活、可靠，精度較高
◆30A型采用無杠桿全懸浮式結構，單托輥，稱重區小，主要用于進出料口中心距較短的帶式輸送機上，或用于傾角隨時變化的皮帶輸送機上。
外形尺寸和安裝尺寸
輸送機類型 TD75 DTII TD75 DTII TD75 DTII
帶寬 A B C 790
500 516 536 720 740 770 940
650 666 686 870 890 920 1140
800 866 886 1070 1090 1120 1340
1000 1086 1076 1300 1290 1350 1590
1200 1336 1326 1550 1540 1600 1790
1400 1536 1526 1750 1740 1800 —
主要技術參數
20A型 20B型 30A型
測量精度： ±0.5% ±0.5% ±1%
稱重范圍： 1~4000t/h 1~4000t/h 1~4000t/h
皮帶寬度： 500~2000mm 300~2000mm 300~2000mm
皮帶速度： 0.1~5m/s 0.5~2m/s 0.1~5m/s
稱重區標準長度 2400mm（可變）
皮帶輸送機傾角： ≤18°
工作條件和安裝條件
環境溫度：
機械：﹣20℃~﹢50℃ 儀表：﹣10℃~﹢50℃
電源電壓：220V（±10%）50Hz±2%
ICS-20型電子皮帶秤，動態累計誤差小于±0．5％，用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行定量給料控制，也可用于工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。
系統組成：ICS-20系列皮帶秤主要由四部分組成：ICS-20型杠桿式稱重橋架、稱重傳感器、測速傳感器、RM2001型積算器。
ICS-20型電子皮帶秤稱重橋架：

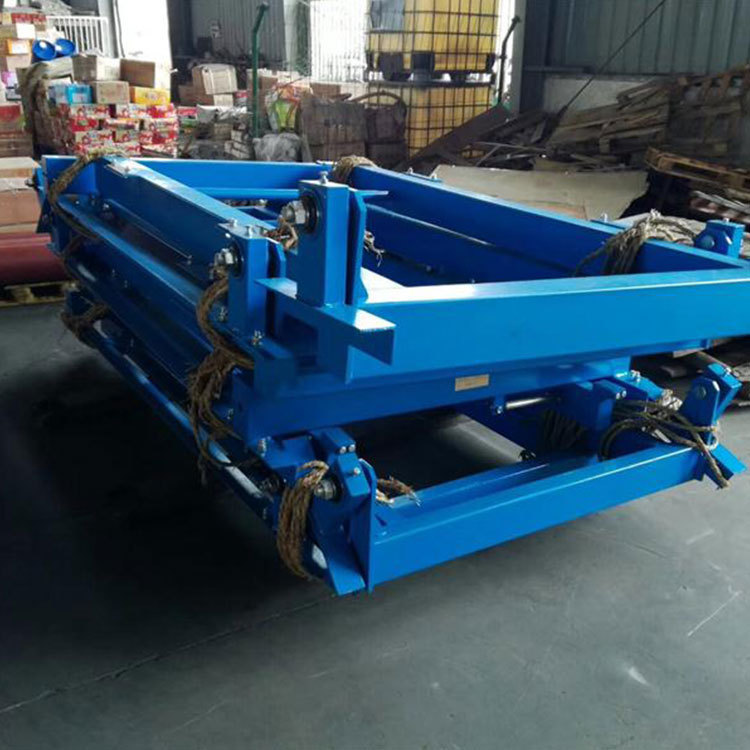

ICS-20 型稱重橋架在單杠桿上裝有兩組托輥，采用一 拉式傳感器中間支撐，外側支撐采用無磨擦耳軸支點，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。稱重橋架主梁采用矩形鋼管，這是整個稱重橋架具有足夠的剛性、較小的自重、外表積灰面積達到 低無運動和易損件。為了 整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。對于比重較輕物料的測量可采用配重秤架。
ICS-20型電子皮帶秤積算器：
型號：RM2001型積算器。
電源：220VAC ,50HZ
功率：50W
ICS-20型電子皮帶秤稱重傳感器：
ICS-20系列電子皮帶秤均采用拉式電子應變式稱重傳感器。
主要技術如下：
◆外殼：“S”型密封保護 ◆非線形：< 0.03%FS ◆非重復性:0.01%FS
◆蠕變< 0.02%FS ◆零點平衡:±1% ◆在 大流量下,傳感器彈性體施力點位移不大于0.2mm
◆濕度靈敏度:間隔:0.0008%FS/F° 零點:0.0015%FS/F°
◆滯后誤差:0.02% ◆靈敏度誤差:±0.01% ◆過載能力:傳感器容量的150%
