ICS-17A型電子皮帶秤

　　詳細介紹：

　　ICS-17A-500mm  ICS-17A-650mm  ICS-17A-800mm  ICS-17A-1000mm  ICS-17A-1200mm  ICS-17A-1400mm  ICS-17A-1600mm電子皮帶秤；

　　皮帶秤是指對放置在皮帶上并隨皮帶連續通過的松散物料進行自動稱量的衡器；

　　電子皮帶秤稱重裝置的秤架結構主要有雙杠桿多托輥式、單托輥式、懸臂式和懸浮式4種。

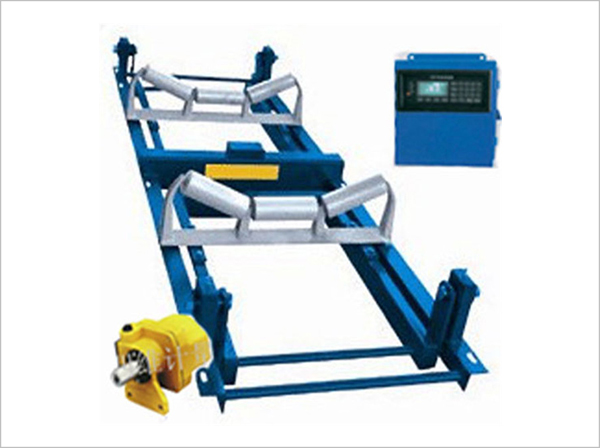

　　ICS-17A型電子皮帶秤系統組成：

　　ICS-17A型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，KL2105稱重控制器。

　　ICS-17A型電子皮帶秤工作原理：

　　ICS-17型稱重橋架在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不會發生稱重裝置和軸承裝置帶來的問題。

　　稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到應用要求。為了保證整個系統的穩定性，高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差。

　　ICS-17A電子皮帶秤技術參數：

　　稱重范圍 0.5-6000 t/h

　　皮帶寬度 500-2200 mm

　　皮帶速度 0.05- 4 m/s

　　稱重區標準長度 4800 mm

　　皮帶輸送機傾角 <= 18 度

　　計量精度 (+ -)0.25%

　　ICS-17A型電子皮帶秤 外形尺寸和安裝尺寸：

　　輸送機類型 DT75 DT11 DT75 DT11 DT75 DT11

　　帶寬 A B C

　　500 488 508 720 740 770 790

　　650 638 658 870 890 920 940

　　800 838 858 1070 1090 1120 1140

　　1000 1068 1058 1300 1290 1350 1340

　　1200 1318 1338 1550 1540 1600 1590

　　1400 1518 1508 1750 1740 1800 1790

　　1600 1758 1990 2050

　　重要組成部分：
