一．產品概述

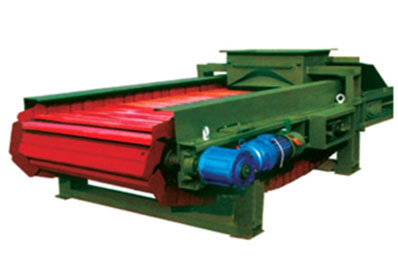

　　LTDG型高溫定量給料鏈板秤，是為解決水泥行業高溫熟料的計量及控制而研制的一種自動定量給料或計量裝置，可廣泛用于水泥行業出窯熟料的計量及入磨高溫熟料的計量和給料裝置，為提高水泥產量、降低熱耗、為窯的科學管理提供準確的計量數據，也可對濕度較大的物料進行連續給料計量。TDG型高溫鏈板秤，采用懸掛安裝方式，更加突出了計量精度高、運行可靠、維護簡單、維護量低、對環境條件適應能力強等諸多優勢。

　　二．用途與場合

　　廣泛用于水泥行業出窯熟料的計量及入磨高溫熟料的計量和給料裝置，為提高水泥產量、降低熱耗、為窯的科學管理提供準確的計量數據，也可對濕度較大的物料進行連續給料計量。

　　三．工作原理

　　來自皮帶上物料的重量信號和鏈板運行的速度信號一同傳送到3U403（一機一路DCS接口）或3U600（一機十六路）

　　測量和控制系統中（3U403和3U600內部均以微處理器為核心）。通過連續不斷的比較設定值與鏈板實際輸送的

　　物料重量，不停的調節鏈板的運行速度。因此使物料流量總能穩定在設定值上。

　　四．系統組成

　　主要組成部分：動力部件（電機、減速機）、耐高溫鏈板、彈簧片、配重塊、框架。

　　五．技術參數及主要部件

　　1、靜態計量誤差≤ 0.5%;

　　2、動態累計誤差（當量）≤ 2％（使用中）；

　　3、控制準確度：優于 2％；

　　4、計量范圍：1 － 200t/h；

　　5、零值穩定性：優于 0.007％Cmax；

　　6、稱重信號非線性度：≤ 0.5％；

　　7、測速信號：40 脈沖 / 轉；

　　8、四極三相交流異步電機：1.5kw、2.2kw；

　　9、耐高溫范圍:≤ 350℃；

　　10、計量熟料規格：粒狀、塊狀，直徑不大于 80mm，保證出料均勻連續為準；

　　11、傳感器、稱重傳感器和測速傳感器精度優于 0.1％，稱重傳感器有過載保

　　護，過載系數 150％。

　　六．主要功能及特點

　　1、專用于高溫物料的計量和控制

　　2、獨特的U型裙邊鏈板，采用16錳4~5MM厚板，由專用模具沖壓成型。

　　3、輸送機構采用50.8節距的單側彎板滾珠鏈和鏈輪，耐溫、耐磨、不跑偏。

　　4、仿申克直聯減速電機，保證了長期穩定運行。

　　5、采用高精度傳感器（拉力）懸掛稱重。

　　6、采用數字采集模塊，有效分辨率高達100萬；采集速率50次/秒；年漂移小于50PPM；

　　溫度漂移小于50PPM。

　　7、速度測量選用齒輪測速或旋轉編碼器測速。

　　七．產品承諾及服務

　　1.免費保修年限：凡屬于本公司旗下產品，產品質量原因所發生的產品之故障，均自

　　購買之日起憑保修單保修一年

　　2.凡超出一年的，均按收費服務，依故障狀況的情況酌情收取零件、維修、校準費用。

　　3.凡超過一年發生故障時，本公司照常給予服務。

　　4.用戶所在地暫無維修單位的，請將產品發至本公司修理。

　　5.非保修范圍：

　　*凡屬于安裝、使用、保管不當而導致故障的。

　　*未按規定使用電源而導致故障的。

　　*天災、地變、鼠患、蟲害等不可抗因素導致故障的。

　　*自行拆卸維修導致故障的。
