一．產品概述

　　糧食專用皮帶秤，針對糧食輸送機可移動、距離遠等工作特點。我公司為此研發HY-L80系列恒速皮帶秤，具有方便計量入倉及出倉的糧食量，減少人工作業量，提高工作效率等特點，可根據客戶現場需要量身定制皮帶秤。

　　HY-L80系列電子皮帶秤是遼陽宏源衡器技術開發有限公司根據糧庫等糧食行業實際工作需要，自主研發，量身定制的一種新型智能化電子皮帶秤，該產品可以自動工作，不需要操作人員的過多管理，減少操作人員工作量。可自動按時打印皮帶運轉的累計重量值，顯示瞬時給料量。提高經濟效益，減少不必要的損耗。HY-L80型秤體為一整體單元結構，采用無杠桿全懸浮式平臺設計，傳感器為平臺型壓式專用傳感器，具有特殊的應變補償，單元結構形式，鋼性好、無變形、穩定性好，現場安裝非常容易，便于維護。系統無物料堆積和堵塞，系統穩定性好。主要應用于糧倉管理與糧食輸送動態計量。

　　二．用途與場合

　　針對糧食輸送機可移動、距離遠等工作特點。我公司為此研發HY-L80系列恒速皮帶秤，具有方便計量入倉及出倉的糧食量，減少人工作業量，提高工作效率等特點，可根據客戶現場需要量身定制皮帶秤。該產品可以自動工作，不需要操作人員的過多管理，減少操作人員工作量?？勺詣?dòng)按時打印皮帶運轉的累計重量值，顯示瞬時給料量。提高經濟效益，減少不必要的損耗。

　　三．工作原理

　　電子皮帶秤能連續測量皮帶上物料的流量。脈沖測速傳感器給出與皮帶速度成正比的脈沖數，稱重傳感器給出與皮帶負荷成正比的電壓值，微機控制器將電壓值與皮帶的速度以數字形式相乘，其輸出即為皮帶輸送物料的流量速率，流量速率的積分即為輸送物料的總量。

　　四．主要系統組成

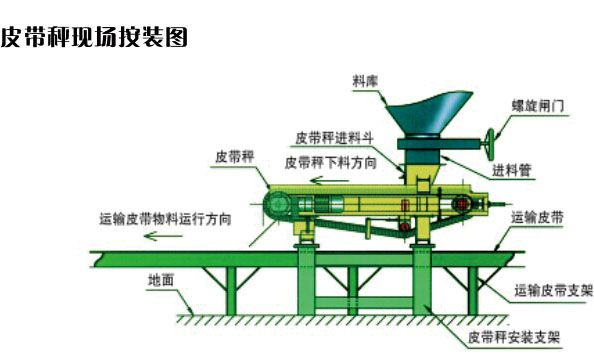

　　電子皮帶秤由秤架、高精度測重傳感器、電子皮帶秤顯示儀表等組成，能對散狀固體物料進行連續動態計量。

　　五．技術參數及主要部分

　　稱重精度：±0.5~3 %

　　稱量范圍：0 ~800噸/ 小時

　　皮帶機速度：0~2 米/秒

　　表帶機傾角：<30 °

　　電源電壓：AC/220V±15%

　　使用溫度：-40 — 50 ℃

　　皮帶寬度：400mm—1250mm

　　六．主要功能及特點:

　　1.全懸浮式結構，無耳軸支點和可移動件，維護量小。

　　2.單元組件結構，力傳遞環節少，安裝簡捷、方便。

　　3.獨特的矩形杠桿，剛性好，無形變，零點穩定性好。

　　4.抗側向力，抗水平分力，有效減少了皮帶跑偏和落料偏移對系統精度的影響。

　　5.采用四角平衡式鋼結構傳感器，受偏載影響小，平穩、計量精度相當高。

　　6.粉塵較大有酸、堿、鹽等腐蝕性的特殊場合，秤架采用不銹鋼或進行防腐處理。

　　7.稱重儀表有累計量和瞬時流量顯示，具有自動調零、半自動調零、自動控制、數字標定、打印、遠程傳輸?shù)榷囗?xiàng)功能。

　　8.本皮帶秤交班時自動打印出班產量，班皮帶停機時間。為防作弊也可打印出每小時的產量。附加有串口功能也能將數據輸出鏈接電腦操作。

　　七．產品承諾及服務

　　1.免費保修年限：凡屬于本公司旗下產品，產品質量原因所發生的產品之故障，均自購買之日起憑保修單保修一年。

　　2.凡超出一年的，均按收費服務，依故障狀況的情況酌情收取零件、維修、校準費用。

　　3.凡超過一年發生故障時，本公司照常給予服務。

　　4.用戶所在地暫無維修單位的，請將產品發至本公司修理。

　　5.非保修范圍：

　　*凡屬于安裝、使用、保管不當而導致故障的

　　*未按規定使用電源而導致故障的

　　*天災、地變、鼠患、蟲害等不可抗因素導致故障的。

　　*自行拆卸維修導致故障的。
