鏈碼的組成及工作原理

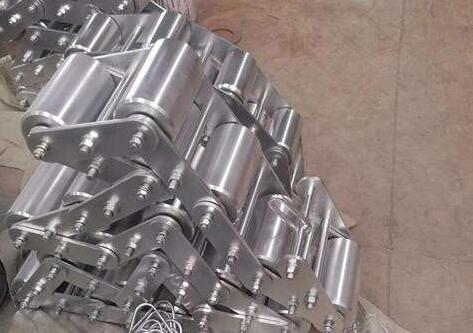

　　組成：鏈碼由碼輥和鏈板逐個連成一體，形狀類似鏈條。

　　工作原理：鏈碼模擬皮帶上每米物料的負荷置于運動中的皮帶上，兩端用軟繩呈“八”字形牽拉以防走偏或同皮帶一起滑行，其位置應能覆蓋電子皮帶秤的稱重托輥以及前后各二組托輥。記錄皮帶一圈的長度和運行的圈數，與鏈碼的標稱值之積作為基準值；以儀表在上述情況下的累積量值與基準值比較就能確定電子皮帶秤的實際誤差是否在允差范圍，便能檢定其計量精度是否合格。

　　技術指標及特點

　　精度：1/1000（自檢精度3/10000）

　　特點：標定精度高

　　比實物校驗結構簡單，造價低結構合理。構成均勻，操作方便占地面積小，系統安全可靠節省人力，工作效率高可選的鏈碼收卷裝置，實現校驗過程自動化

　　鏈碼選擇原則

　　鏈碼標稱值的確定

　　按電子皮帶秤檢定的要求，鏈碼的規格可取相應皮帶輸送機最大量程點的80%作為高負荷，取相應皮帶輸送機最大量程點的40%作為低負荷。其計算公式如下：

　　q高= Q/4.5×V (kg/m)

　　q低=Q/9×V（kg/m）

　　計算完畢后還須圓整為標準系列選定。

　　式中：q高——皮帶秤高負荷所對應的鏈碼規格的大小（單位kg/m）

　　Q低——皮帶秤低負荷所對應的鏈碼規格的大?。▎挝籯g/m）

　　Q——皮帶輸送機最大流量（單位t/h）

　　V——皮帶運動速度（單位m/s）

　　鏈碼校驗長度的確定

　　鏈碼校驗長度取決于電子皮帶秤重托輥的數量，通常在托輥間距1.2米的情況下按如下選定：

　　當稱重托輥為1組時，鏈碼校驗長度取5.2米，

　　當稱重托輥為2組時，鏈碼校驗長度取6.2米，

　　當稱重托輥為3組時，鏈碼校驗長度取7.2米，

　　當稱重托輥為4組時，鏈碼校驗長度取8.2米。

　　鏈碼型號的選擇

　　對較長的裝有電子皮帶秤的皮帶輸送機（主要是槽形皮帶），宜選用XZX200型，其儲藏保護方式如置于皮帶輸送機上部的藏箱。

　　對較短的裝有電子皮帶秤的皮帶給料機（主要是平皮帶），宜選用XZX100型，其儲藏保護方式如卷揚箱。

　　皮帶秤鏈碼工作原理：

　　電子皮帶秤調零后，標準重量的砝碼在皮帶運行時，動態模擬物

　　料狀態，通過秤體把重量傳給稱重傳感器，同時，系統設定此時的皮

　　帶運行速度為恒速，稱重顯示器經運算，并顯示出瞬時和累計量。

　　系統選用自動收卷裝置時，整條鏈碼的放落、收卷均由電動卷揚

　　機來完成，更加方便、簡捷、省力。

　　標定鏈碼是由許多個質量相等的長球形鏈球通過間距200mm的鏈接板連成一條鏈碼。標定時把鏈碼放在皮帶輸送帶上（電子皮帶秤稱重區域），鏈碼兩端要固定栓住，當皮帶輸送機啟動后鏈碼即在皮帶上原地滾輪轉動以模擬物料隨皮帶運轉、鏈球內裝有軸承，轉動靈活。
