動靜態效驗鏈碼

     （俗稱皮帶秤鏈碼-效驗鏈碼-卷揚鏈碼-循環鏈碼）

產品名稱:皮帶秤效驗鏈碼

規格型號：CLM-XLM系列

_____

 產品簡介

    校驗鏈碼裝置是對安裝在皮帶輸送機上的電子皮帶秤進行動態校驗的設備，廣泛應用在電力、冶金、化工、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。校驗鏈碼裝置可以實現對電子皮帶秤精度的動態自動校驗，通常用于校驗準確度等級為(0.5)-(2.0)之間的各類電子皮帶秤。

 適應范圍

     皮帶秤鏈碼用于稱重給煤機、稱重給料機、電子皮帶秤的效驗標定，以代替實物的繁瑣重復工作，同時節省了人力、財力、物力和時間效率等方面。

___

 工作原理

    電子皮帶秤調零后，標準重量的砝碼在皮帶運行時，動態模擬物料狀態，通過秤體把重量傳給稱重傳感器，同時，系統設定此時的皮帶運行速度為恒速，稱重顯示器經運算，并顯示出瞬時和累計量。

___

 皮帶秤鏈碼的組成

XLM型鏈碼標定裝置，由滾球、鏈片、內外連板和掛環等組成，按設計型式可分為A型和B型兩種(按照節距不同)。

___

系統特點

一、  標定精度高(靜態0．03％，動態0．1％)；

二、 比實物校驗結構簡單、造價低，比掛碼裝置更接近實際；

三、 結構合理，構成均勻，操作方便；

四、 占地面積小，系統安全可靠；

五、 節省人力，工作效率高；

六、  可選鏈碼的自動收卷裝置，方便、快捷。

__

 主要技術參數

鏈碼單位重量(kg/m)5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、160

鏈碼精度M11

鏈碼長度7.2m/8.2m

校驗皮帶秤容量1-6000t/h

適用輸送帶寬度500-2200mm

總功率0.25kw-2.2kw

儀表輸出接口開關量 觸點容量5A/220VAC

皮帶秤鏈碼的使用

皮帶秤鏈碼固定在電子皮帶秤的稱重區域上（皮帶），稱重控制器選擇鏈碼效驗方式使用。

___

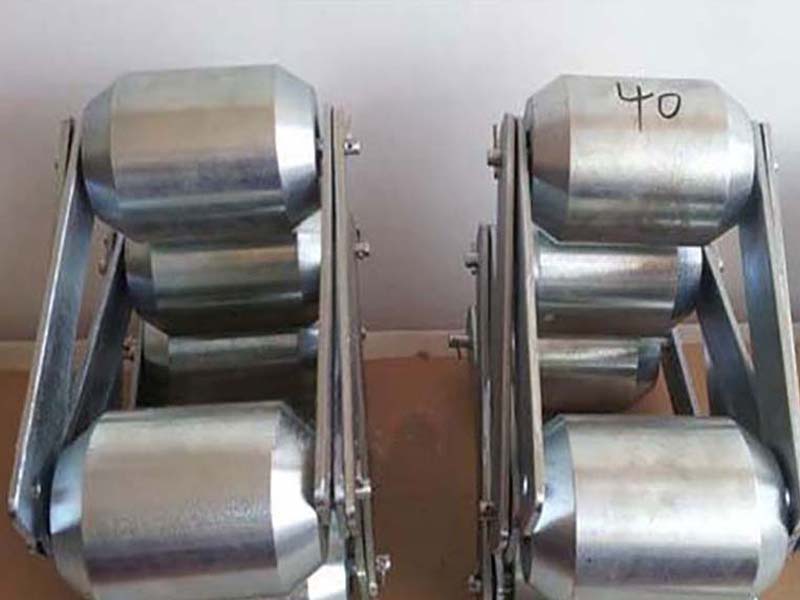

 產品詳圖

___

 分類

皮帶秤鏈碼分為靜態鏈碼與靜態鏈碼。

具體型號如下：

CLM型皮帶秤鏈碼

JLM型卷揚鏈碼

XLM型循環鏈碼
