SY-CLM-X 型自動循環鏈碼標定裝置
一、適用范圍
CLM-X 型自動循環鏈碼是隨皮帶輸送機循環運行的電子皮帶秤動態標定鏈碼，是一種模擬負荷標準器，可作為電子皮帶秤和稱重給料機的校驗標定設備，廣泛應用在電力、冶金、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。
二、產品型號及含義

三、工作原理
本設備位于電子皮帶秤秤體處的輸送機上方，本裝置能在帶式輸送機空載運轉中，自動平穩地落放在皮帶秤體上方的皮帶上，由帶式輸送機拖動通過皮帶秤的稱量段，閉環的循環鏈碼圈經裝置機械傳動，由帶式輸送機的拖動實現周而復始的循環運轉，滿足模擬輸送物料的狀態以完成電子皮帶秤準確度的動態校驗。
四、系統構成及特點

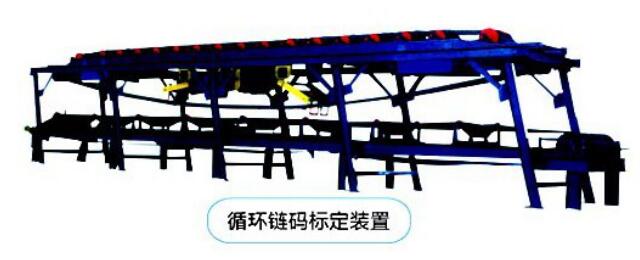

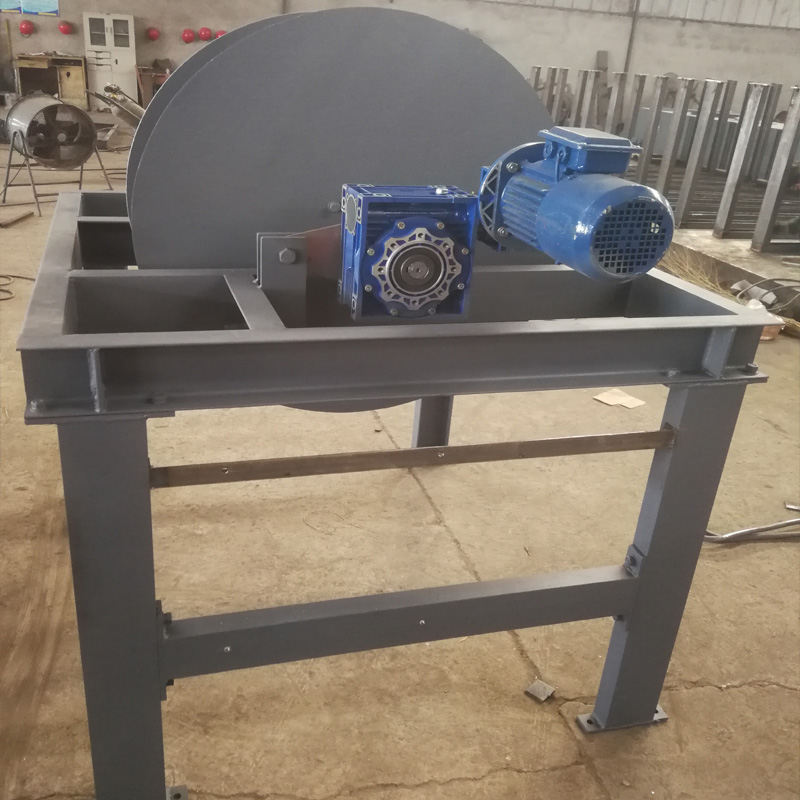

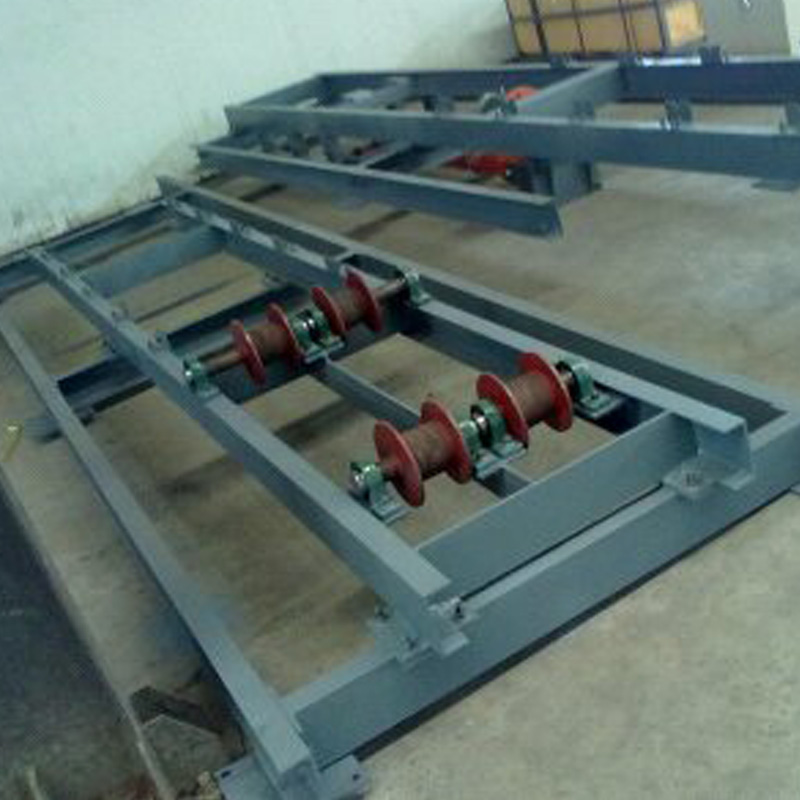

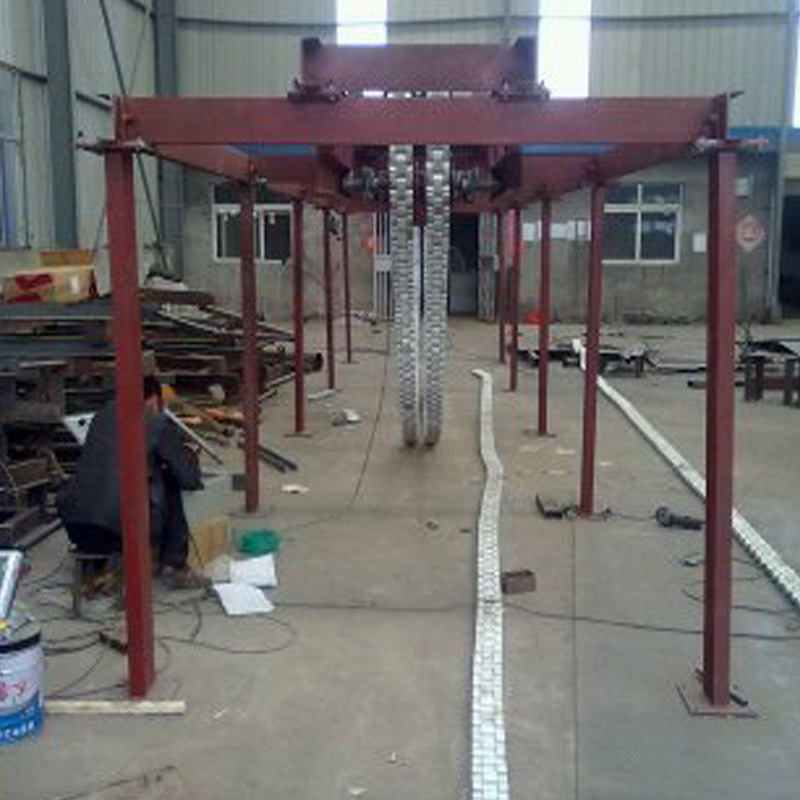

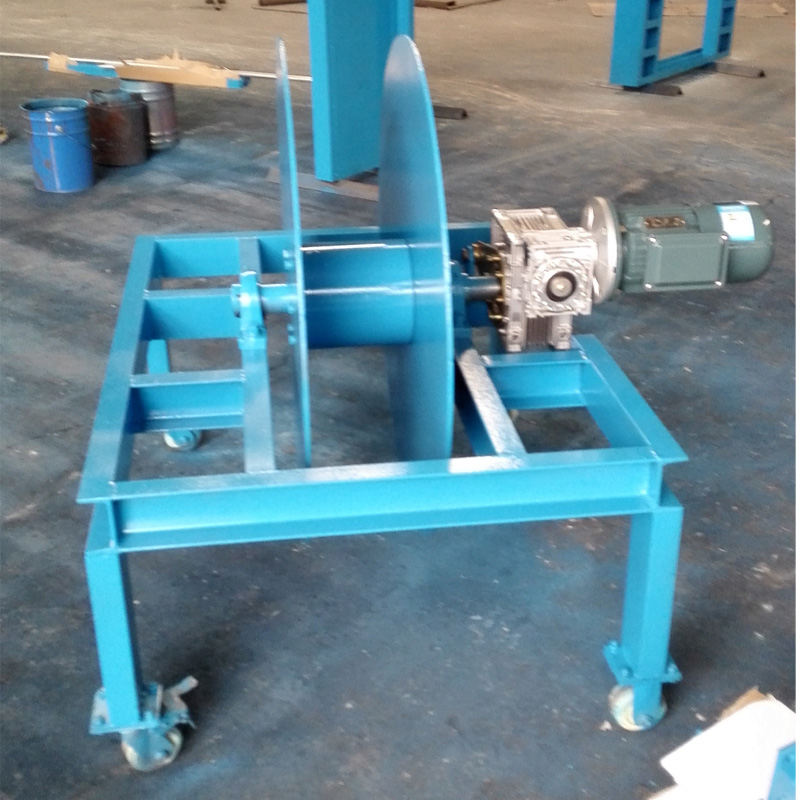

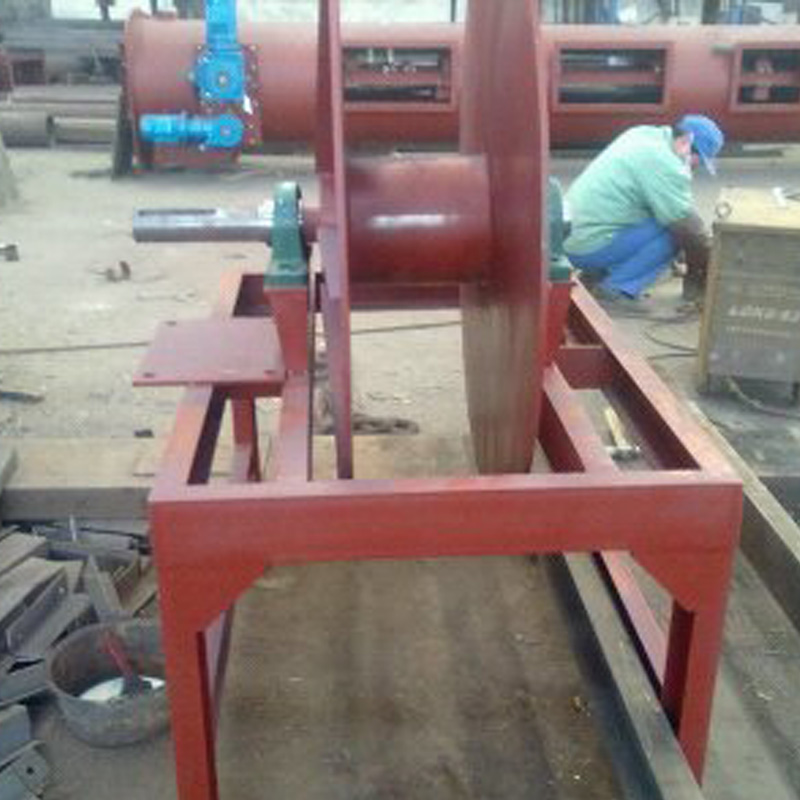

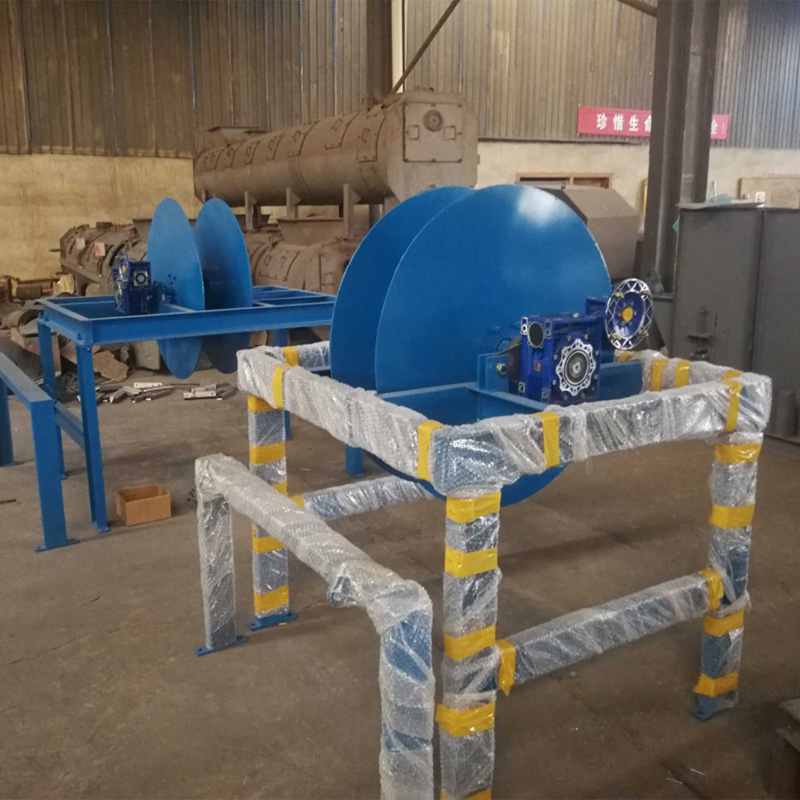

SY-CLM-X 自動循環鏈碼標定裝置由鋼結構支架、導向輪、標準鏈碼、拖輥、升降機構、移動小車、電氣控制系統等組成。

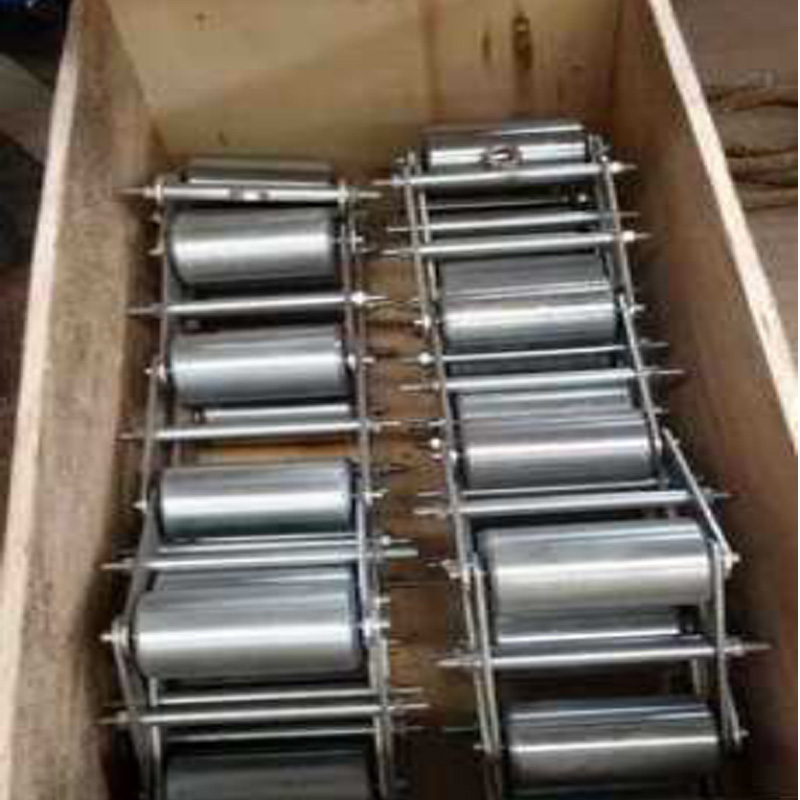

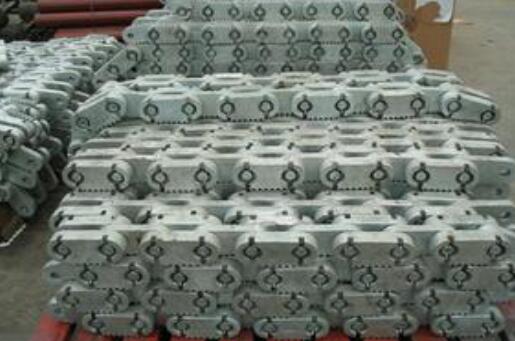

循環鏈碼塊
系統主要特點
◆ 鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性，使得校驗更直觀可靠。
◆ 動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗。
◆ 校驗過程中，校驗儀表可顯示標定值，并可將數據遠傳至集控室，以方便用戶核校當前電子皮帶秤計量的精度。
◆ 校驗過程方便快捷，自動化程度高，省時省力，準確可靠。

五、工作環境
◆ 環境溫度：-10--60℃,機械-35--60℃
◆ 電源：220VAC（+10%/-15%），50HZ（±2%）
        380VAC（+10%/-15%），50HZ（±2%）


六、主要技術參數：

鏈碼單位重量(kg/m)	5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200
鏈碼精度	M11級
系統精度	±0.1%
校驗皮帶秤容量	1-6000t/h
適用輸送帶寬度	500-2200mm
總功率	4kw
儀表輸出接口	RS232/485,4-20mA，固態繼電器脈沖輸出

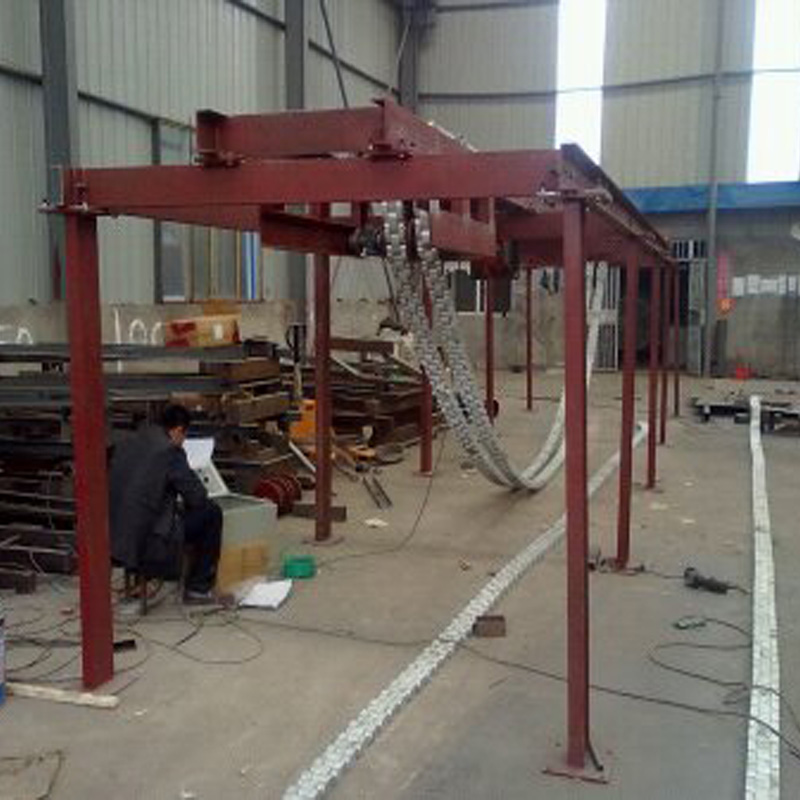

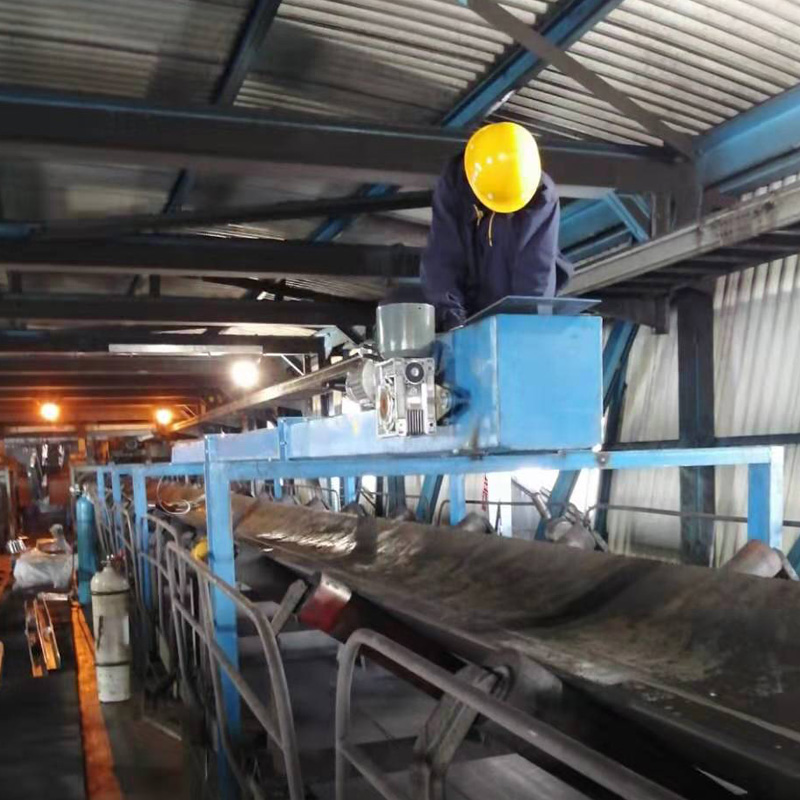

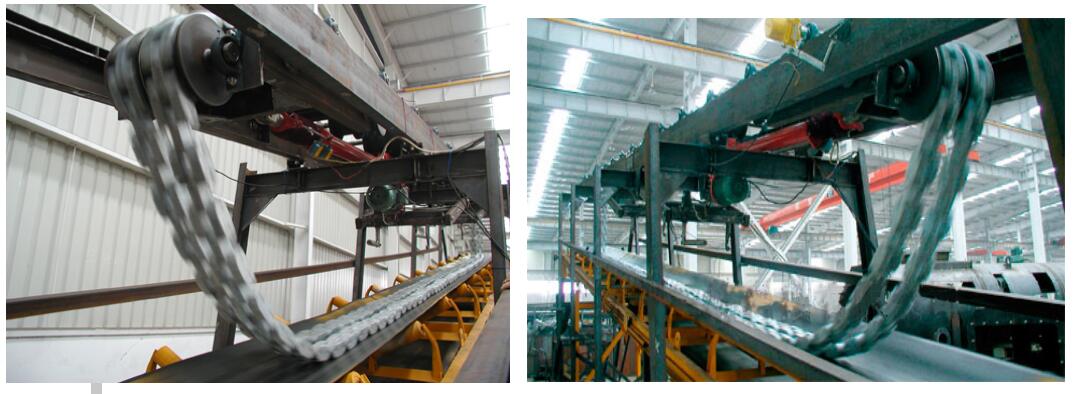

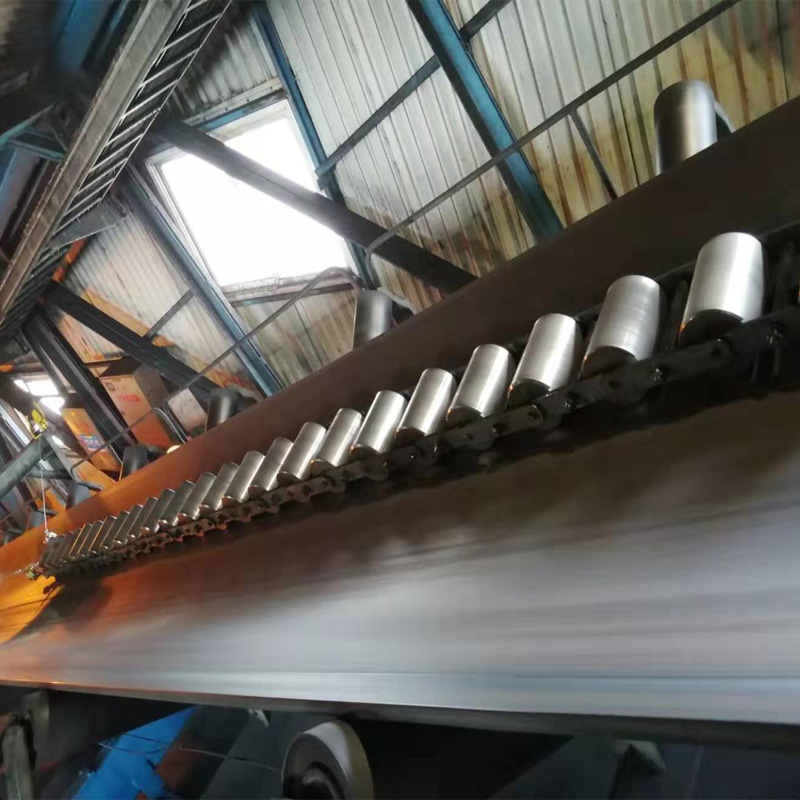

使用現場
