循環鏈碼是檢測校準皮帶秤精度的主要設備之一，因其校驗精準（動態累計誤差±0.1%）、使用壽命長、一鍵式操作、結構簡單、全方位覆蓋皮帶秤稱重域，整套系統可以獨立完成信號收集、處理計算、控制、顯示；被廣泛應用于各類皮帶秤的校準現場。

　　主要功能：一般的電機控制鏈碼分為藏箱式鏈碼和卷揚式鏈碼，但因校驗精度低、操作復雜、系統集成化低、鏈碼收放故障率高，單條鏈碼運行校準易跑偏；而循環鏈碼的出現恰恰有效解決了以上的問題。

　　結構組成：

　　循環鏈碼由儀表、托輥系統及鋼構、封閉鏈碼圈、升降系統、電控裝置組成

　　1.完全模擬皮帶運輸實料，量值傳遞準確，動態累計誤差±0.1%；

　　2.表面經防腐處理，使用年限可達20年之久

　　3.系統集成度高，操作簡便，一鍵按鈕便可整機收放；

　　4.故障率低，控制部分由進口PLC控制；

　　5.4-20MA模擬量輸出，并顯示循環鏈碼的瞬時流量、累計流量、運行速度及報警信息。

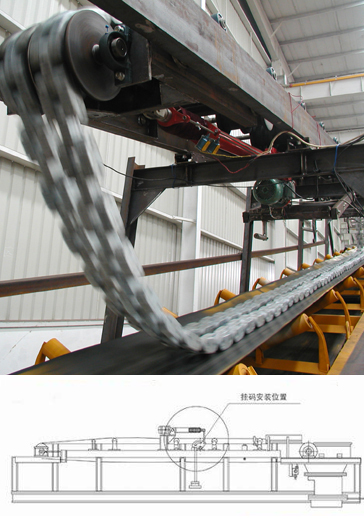

　　皮帶秤循環鏈碼使用現場圖

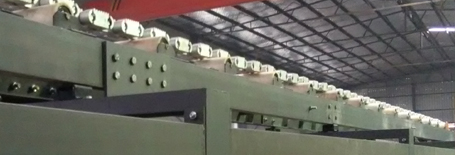

　　皮帶秤鏈碼校驗裝置主要結構

　　PRODUCT ADVANTAGE

　　全封閉式鏈碼圈覆蓋區域廣，整體長度20米；鏈碼圈表面經防腐處理涂四氟乙烯、鍍鋅等延長設備使用年限，循環鏈碼儀表可同步皮帶秤運行數據并顯示。

　　1.循環鏈碼儀表同步皮帶秤數據

　　儀表可同步皮帶秤數據，有斷電保護功能防止數據斷電丟失

　　校驗標定通過采集速度脈沖信號，計算瞬時流量和累計流量

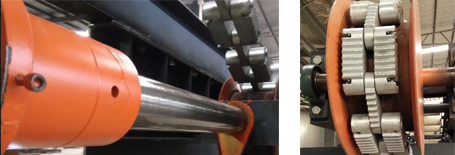

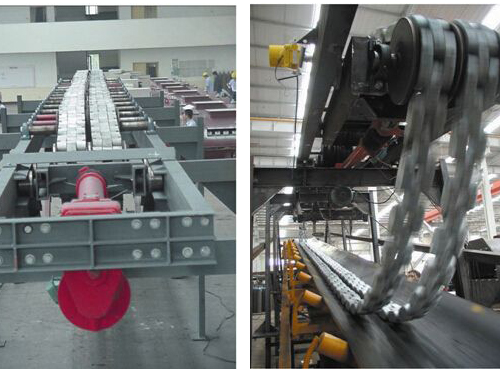

　　循環鏈碼生產細節圖

　　2.封閉鏈碼圈鑄鋼制造

　　鏈碼塊鑄鋼制造，表面涂四氟乙烯、鍍鋅進行防腐處理

　　多重防腐措施，經久耐用，可用壽命長達20年

　　3.升降系統簡單控制

　　知名電機組成動力設備，升降簡便，一鍵收放單人便可操作

　　施耐德和歐姆龍的電氣元器件，西門子的PLC

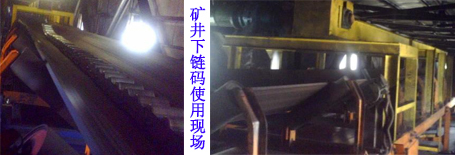

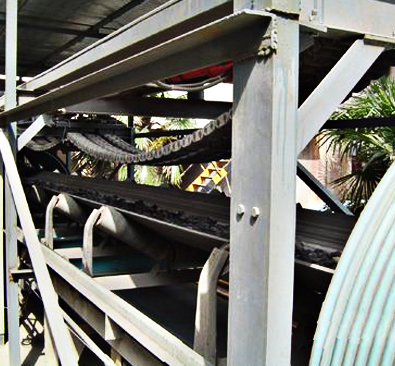

　　防爆皮帶秤使用鏈碼校驗現場圖

　　產品應用

　　皮帶秤循環鏈碼校驗裝置工作原理：

　　循環鏈碼可用于所有通用型皮帶秤的動態校驗，適用于電廠、礦山（煤倉結算）、碼頭、港口、建材、焦化等需要精密計量貿易結算的場合

　　工作原理:循環鏈碼安裝于電子皮帶秤的正上方，輸送機空載運轉時，封閉鏈碼圈平穩放置在運輸皮帶上，覆蓋整個皮帶秤稱量區域；由輸送機帶動鏈碼圈轉動，反復循環稱重，模擬輸送實料狀態，從而完成動態校準。校準完成后，由升降系統將鏈碼圈提升一定高度，并不妨礙皮帶輸送機運輸物料。
