電子稱重式給煤機結構
發布時間：2020-09-02 03:15瀏覽次數：

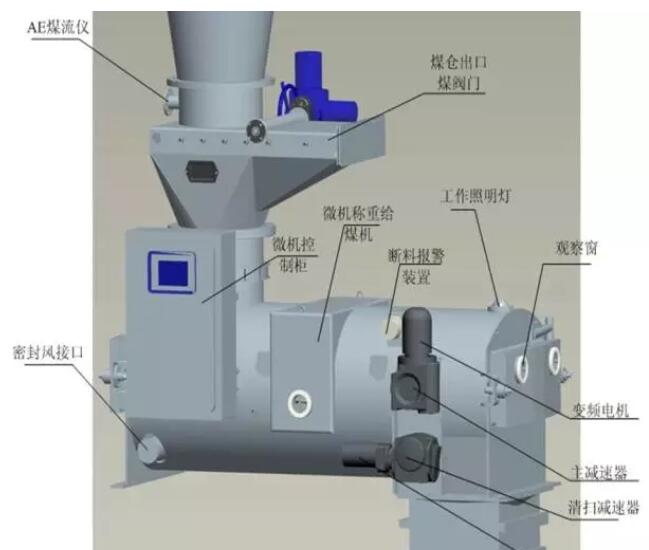

1電子稱重式給煤機組成
給煤機由機座，給料皮帶機構，稱重機構，鏈?zhǔn)角謇砉伟?，堵煤及斷煤信?hào)裝置，微機控制柜等組成。
2機座部分
機座由機體，進料口和排料端門體，側門和照明燈等組成。機體為一密封的焊接殼體，能承受0.34Mpa的爆炸壓力。機體的進料口處設有導向板和擋板，使煤進入機器后能在皮帶上引成一定斷面的煤流。在所有門體上，均設有觀察窗，在窗內裝有旋轉刮板，當窗孔內側積有煤灰時，可以通過旋轉刮板清理。
3給煤皮帶部分
給料皮帶機構的驅動電動機采用特制的變頻調速電動機（含測速發電機），通過變頻控制器，組成具有自動調節功能的交流無級調速裝置，它能在此較寬廣的范圍內，進行平滑的無級調速；給料皮帶減速機為圓柱齒輪及渦輪兩極減速裝置，渦輪采用油浴潤滑，齒輪則通過減速箱內的擺線油泵，使?jié)櫥屯ㄟ^蝸桿軸孔后進行潤滑，蝸輪軸端通過柱銷聯軸器帶動皮帶驅動滾筒帶動給料皮帶運行。
4稱重機構
稱重機構位于給煤機進料口與驅動滾筒之間，3個稱重托棍表面均經過仔細加工，其中一對固定于機體上，構成稱重跨距，另外一個稱重托棍，則懸掛于一對負荷傳感器上，膠帶上煤重由負荷傳感器送出訊號。經標定的負荷傳感器的輸出訊號，表示單位長度上煤的重量，而測速發電機輸出的頻率信號，則表示為膠帶的速度，微機控制系統把這兩者綜合，就可以得到機器的給煤率。
5鏈?zhǔn)角謇砉伟?/div>
鏈?zhǔn)角謇砉伟骞┣謇斫o煤機機體內底部積煤用，在機器工作時，膠帶上粘結的煤通過皮帶清潔刮板刮落，膠帶內側如有粘結煤灰，則通過自潔式張緊滾筒后由滾筒端面落下，同時密封風的存在，也會使煤灰產生，這些煤灰堆積在機體底部，如不及時清除，往往有可能引起自燃。刮板鏈條由電動機通過減速機帶動鏈輪拖動，帶翼的鏈條，將煤灰刮至給煤機出口排出。采用這種運行方式，可以使機體內積煤最少；同時，連續清理可以減少給煤率誤差；連續的運轉，也可以防止鏈銷粘結和生銹。
6密封空氣
密封空氣的進口位于給煤機機體進口處的下方。在正壓運行系統中，給煤機需要通過密封空氣來防止磨煤機熱風通過排料口回入給煤機。密封空氣壓力為磨煤機進口壓力加上60～245Pa的壓力，所需密封空氣量則為通過進料落煤管由煤斗部分的空氣泄漏量，加上形成給煤機和磨煤機進口間的壓力差所需的空氣量。
7斷煤信號裝置
斷煤信號裝置安裝在膠帶上方，當膠帶上無煤時，由于信號裝置上擋板的擺動，使信號裝置軸上的凸輪觸動限位開關從而控制皮帶驅動電機；堵煤信號裝置安裝在給煤機出口處，其結構與斷煤信號裝置相同，當煤流堵塞至排出口時，限位開關發出信號。
8微機控制柜
微機控制柜內裝有微機控制板、電源板、信號轉換板，變頻控制器外，還裝有變壓器、熔斷器與繼電器等。微機控制柜柜門表面，裝置著微機顯示器鍵盤以及開關SSC和FLS。
