用途及特點

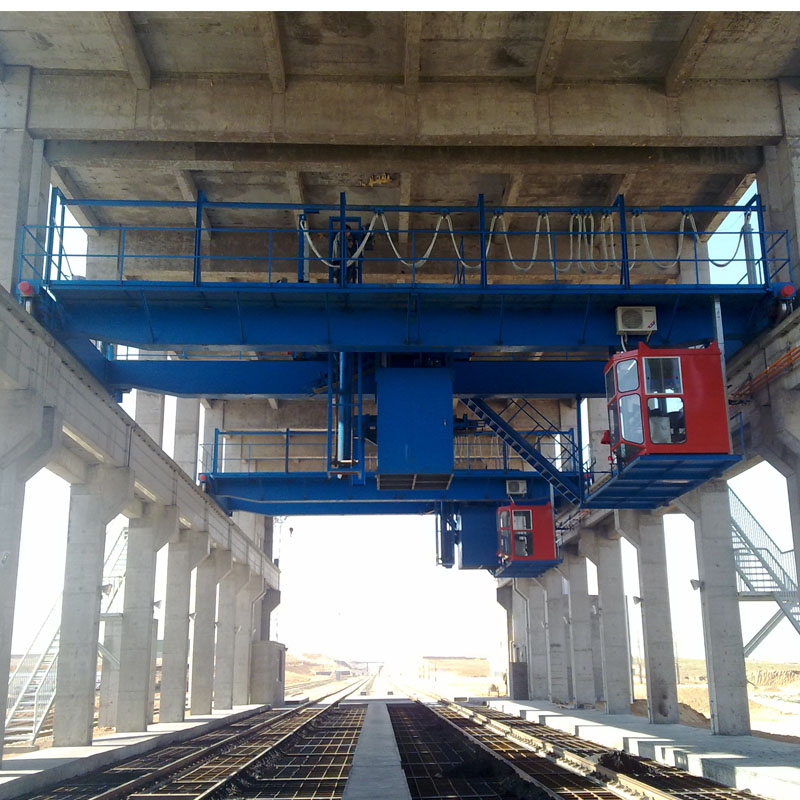

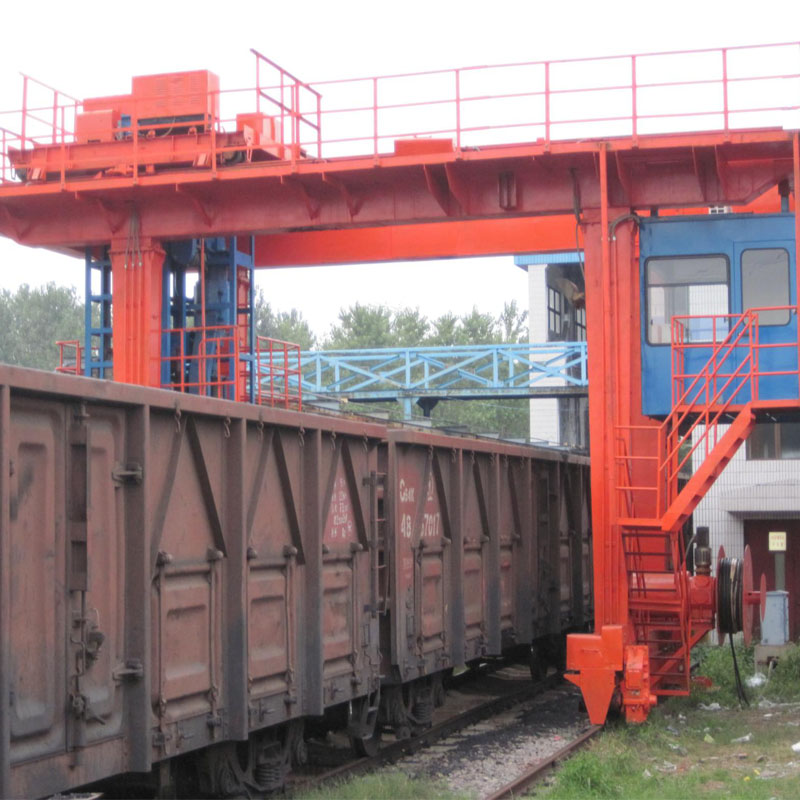

　　火車采樣機是針對運煤火車采樣而設計的一種機械化采樣設備，能連續完成煤樣的采取、破碎、縮分和集樣，制成工業分析用煤樣，余煤返排回車廂。具有結構合理可靠，操作簡便的特點。采制樣工藝過程符合GB/T 19494-2004國家標準。適用于火力發電廠、煤礦、煤碼頭等需要進行煤質監測采樣的場合。

　　工作原理

　　火車采樣機主要由采樣小車、給料機、破碎機、縮分器、集樣器、余煤處理系統及大小行走機構組成。首先由鉆取式采樣頭提取煤樣，通過密閉式皮帶給料機送入破碎機，破碎后進入縮分器，縮分后的煤樣進入集樣器，多余的煤樣由余煤處理系統排入原煤車廂。

　　供貨范圍

　　采樣小車、破碎縮分系統、行走機構、操作室、控制系統、構架。

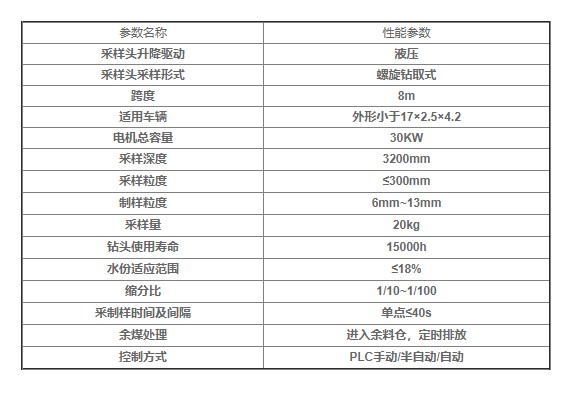

　　技術參數同橋式汽車煤采樣

橋式汽車采樣系統主要由采樣頭、采樣小車、橋、接料斗、初級給料機、液壓驅動、破碎機、縮分器、儲料罐、棄療倉組成；下面將介紹煤炭汽車采樣的主要組成部件

1.采樣頭螺旋鉆取式采樣頭

鉆取式取樣可對大直徑的每塊破碎，煤塊小，可靠性高

汽車上方設置旋轉采樣探頭，加強對樣品的檢驗分析準確性

2.初級給料機全封閉自帶清掃

組成:驅動滾筒,改向裝置,膠帶,上托輥,下托輥,清掃器,箱體,均料板,擋輪,密封罩,落料斗等

均勻輸送物料,防堵塞和揚塵,較強耐磨性,回程擋輪防跑偏

3.破碎機環錘式破碎機

組成:上箱體,下箱體,除鐵室,破碎板,篩板,轉子總成,襯板等

排料順暢,不堵煤,破碎比大,壽命長,清掃方便,破碎空間大

4.皮帶縮分器多級可調煤炭縮分器

組成:皮帶縮分器由皮帶機,縮分采樣器

高密封性,防揚塵,縮分比可調,精度高,不堵煤,便于維修調整

5.儲樣罐旋轉式自動換罐

組成:減速電機,轉動軸,集樣瓶架,集樣瓶固定蓋板,底座,接近開關及擋片等

橡膠板密封,防水分損失和揚塵,不堵煤,便于維修調整

6.廢料倉多余物料自動送回皮帶

廢料倉即余煤返排，采用斗提機,螺旋輸送機

三合一驅動電機,制動電機,頭部驅動裝置重量輕,振動小

7.電控系統進口元器件

設有完善的聯鎖和保護裝置和檢修狀態開關

施耐德和歐姆龍的電氣元器件，西門子的PLC
