循環鏈碼工作原理：

　　ELM-XH型動態循環鏈碼校驗裝置安裝在電子皮帶秤現場附近，位于電子皮帶秤秤體處的輸送機上方。使用過程中，鏈碼圈通過電動推桿的運動搭壓在皮帶上，鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時，作用在皮帶秤上的重量就是鏈碼圈的標準重量，當鏈碼圈不停轉動N圈時，儀表通過測速傳感器的信號傳遞得出作用在皮帶秤上的重量為：圈數X標準重量。皮帶秤儀表顯示值應以本儀表示值為準進行調整，從而實現皮帶秤的動態模擬負載試驗。

　　循環鏈碼設備組成:

　　主要由循環輸送機，標準鏈碼，校驗顯示儀表，升降系統，測速傳感器，電控系統等組成。

　　系統特點：

　　校驗鏈碼

　　◆ 鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性,使得校驗更直觀可靠；

　　◆ 動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗；

　　◆ 校驗過程中,校驗儀表可顯示標定值，并可將數據遠傳至集控室,以方便用戶核校當前電子皮帶秤計量的精度；

　　◆ 校驗過程方便快捷，自動化程度高，省時省力，準確可靠；

　　自動循環鏈碼標定裝置由鋼結構支架、導向輪、標準鏈碼、拖輥、升降機構、移動小車、電氣控制系統等組成。

　　系統主要特點

　　◆鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性，使得校驗更直觀可靠。

　　◆動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗。

　　◆校驗過程中，校驗儀表可顯示標定值，并可將數據遠傳至集控室，以方便用戶核校當前電子皮帶秤計量的精度。

　　◆校驗過程方便快捷，自動化程度高，省時省力，準確可靠。

　　五、工作環境

　　◆ 環境溫度：-10--60℃,機械-35--60℃

　　◆ 電源：220VAC（+10%/-15%），50HZ（±2%）

　　380VAC（+10%/-15%），50HZ（±2%）

　　六、主要技術參數：

　　鏈碼單位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200

　　鏈碼精度 M11級

　　系統精度 ±0.1%

　　校驗皮帶秤容量 1-6000t/h

　　適用輸送帶寬度 500-2200mm

　　總功率 4kw

　　儀表輸出接口 RS232/485,4-20mA，固態繼電器脈沖輸出

　　2.1 循環鏈碼數量：循環鏈碼分單鏈、雙鏈、三鏈和四鏈，分別對應不同的輸送帶寬和用戶的個性化要求。

　　2.2 循環鏈碼重量：覆蓋10—200kg/m 的選擇范圍，滿足0.5—2.2m帶寬的皮帶秤校驗。

　　2.3 鏈碼長度： 可適應不同托輥數量和稱量段的皮帶秤架。

　　3.工作原理

　　PXL系列電子皮帶秤動態校驗裝置共有四部分組成，分別為標準循環鏈碼、循環鏈碼機架、升降系統、控制顯示系統。整套系統進行信號采集、計算、處理、控制、顯示?？刂撇糠植捎每煽康牡腜LC控制器進行控制，配置的高精度積算儀表能在就地顯示鏈碼校驗裝置的狀況；系統通過采集速度信號計算并顯示標準鏈碼的瞬時流量和累積流量，同時采集電子皮帶秤的信號進行同步顯示，從而對皮帶秤的示值進行校準；系統具有對鏈碼校驗裝置進行遠程啟/?？刂频墓δ?。如果選配遠程上位系統，可完成遠程操作監控和校驗的全過程。

　　4.結構特征

　　4.1標準循環鏈碼

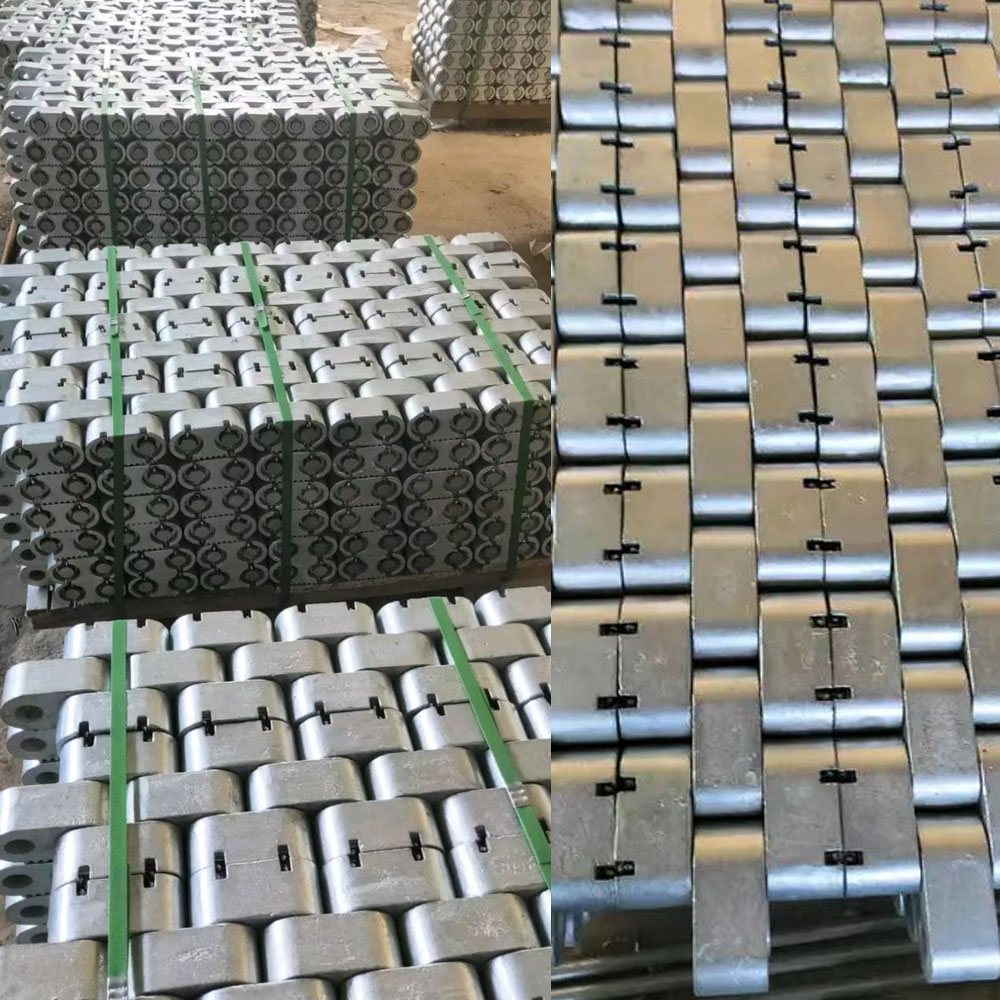

　　每套裝置的每條鏈碼由標準鏈節組裝構成；每條鏈節190個碼塊；

　　標準碼塊為方柱形結構，相互間用鏈條連接。

　　碼塊采用特殊材質制作，其表面經精加工和特殊工藝處理。

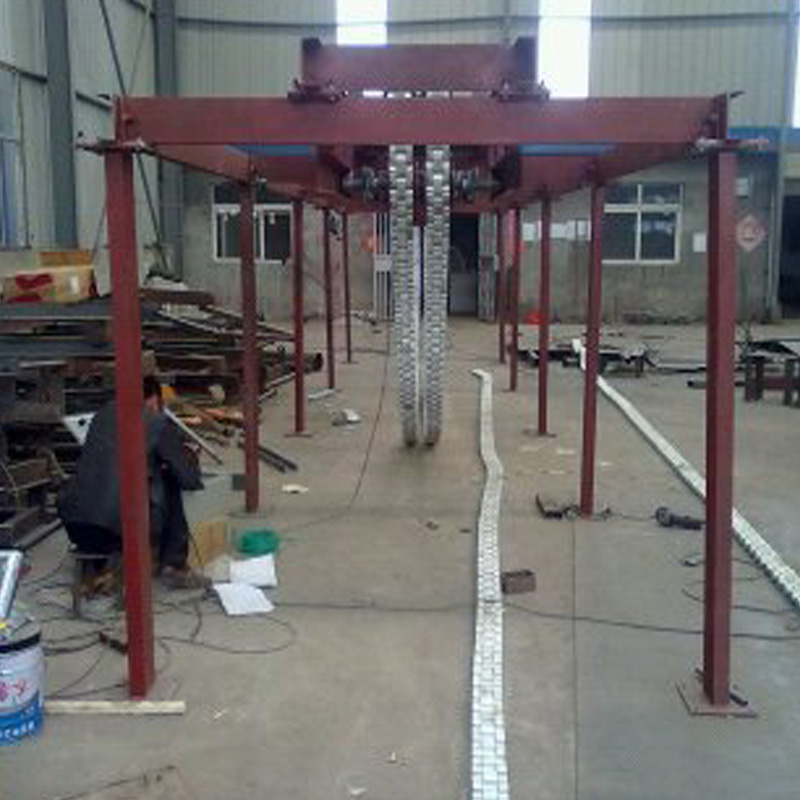

　　4.2循環鏈碼支架

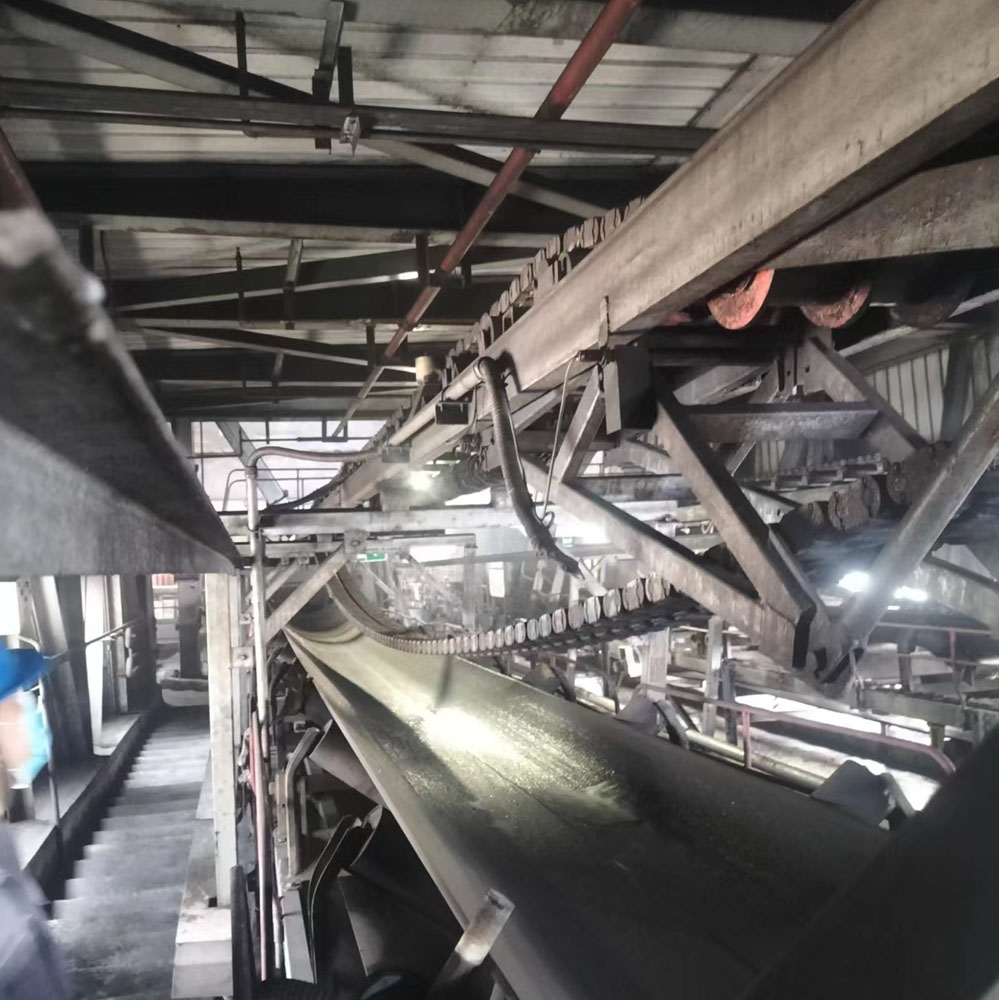

　　安裝在現場的皮帶機上方，布置在皮帶秤的上方約1.5m的高度內。

　　對鏈碼、轉動機構和提升機構進行支承。

　　4.3速度傳感器：采用高精度的光電編碼器。

　　輸出脈沖：100脈沖/轉

　　4.4控制系統

　　對整套系統進行信號采集、計算、處理、控制和顯示。

　　控制部分包括顯示器、PLC、電器元件和控制箱等部件。

　　4.5升降系統

　　升降系統采用水平漲緊結構，用電動推桿驅動活動齒輪與鏈碼；

　　系統裝置可進行自動收放；

　　通過控制柜上的按鈕可自動進行鏈碼升降操作

　　5.技術參數

　　5.1系統參數

　　動態累計重復性：  ±0.1%

　　動態累計系統誤差： ±0.05%

　　累計分度值：    10kg

　　電源電壓：     AC380V 三相五線制

　　電源頻率：     50Hz

　　設備總重：     約3800Kg

　　適應輸送帶寬度：  500~2200mm

　　適應出力范圍：   100~ 10000t/h

　　整機消耗功率    約3—15kW

　　5.2升降系統參數：

　　型式：      水平漲緊

　　電動推桿功率：  3.0-~5.5kW

　　行程：      800-1000mm

　　5.3顯示儀表

　　型式：      LCD

　　顯示誤差：    0.01%

　　顯示分度值：   10Kg

　　循環鏈碼由儀表、托輥系統及鋼構、封閉鏈碼圈、升降系統、電控裝置組成

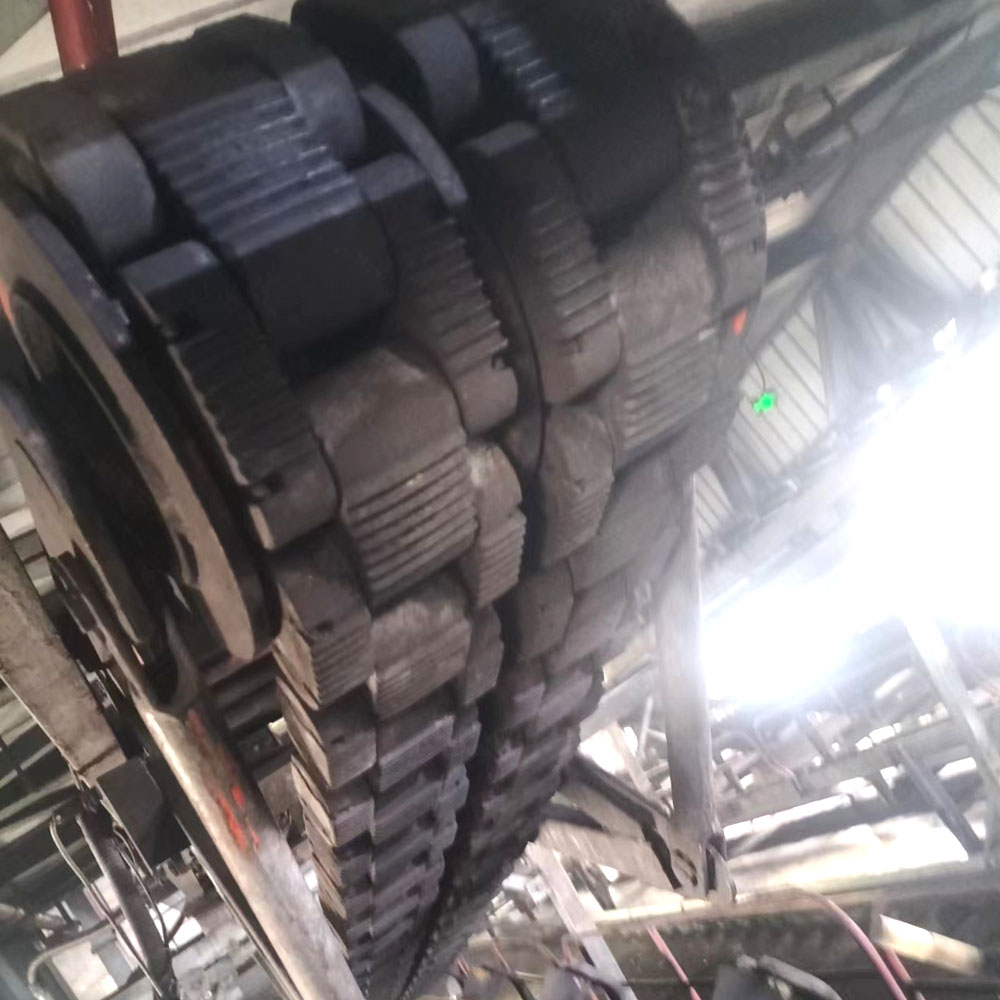

　　皮帶秤循環鏈碼(圖1)

　　設備優點

　　1.完全模擬皮帶運輸實料，量值傳遞準確，動態累計誤差±0.1%；

　　2.表面經防腐處理，使用年限可達20年之久

　　3.系統集成度高，操作簡便，一鍵按鈕便可整機收放；

　　4.故障率低，控制部分由進口PLC控制；

　　5.4-20MA模擬量輸出，并顯示循環鏈碼的瞬時流量、累計流量、運行速度及報警信息。

　　應用

　　循環鏈碼可用于所有通用型皮帶秤的動態校驗，適用于電廠、礦山（煤倉結算）、碼頭、港口、建材、焦化等需要精密計量貿易結算的場合

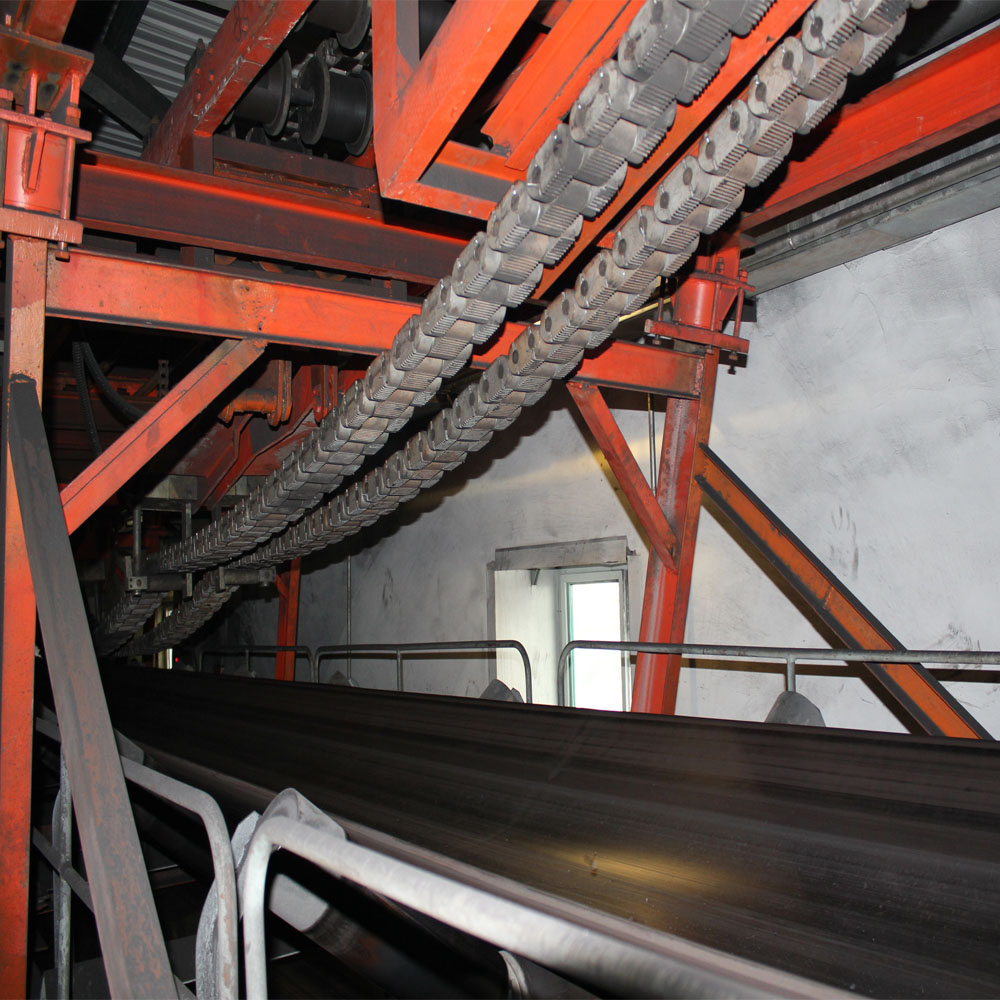

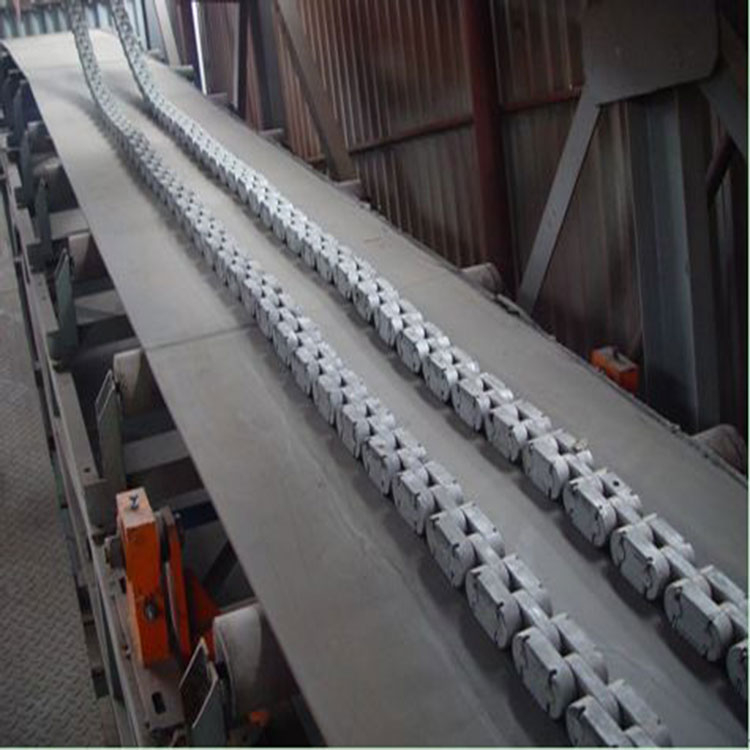

　　工作原理:循環鏈碼安裝于電子皮帶秤的正上方，輸送機空載運轉時，封閉鏈碼圈平穩放置在運輸皮帶上，覆蓋整個皮帶秤稱量區域；由輸送機帶動鏈碼圈轉動，反復循環稱重，模擬輸送實料狀態，從而完成動態校準。校準完成后，由升降系統將鏈碼圈提升一定高度，并不妨礙皮帶輸送機運輸物料。

供貨范圍：

　　現場服務計劃：專工、工程師提供機械安裝、電氣安裝指導，并負責調試、技術培訓等；承諾按需方要求派員指導，以滿足實際安裝調試需要為原則。

　　安裝、調試重要工序：機械、電氣安裝，線路布置，整機、系統運行調試。

　　培訓計劃：儀表操作、運行操作、工作原理、全面系統培訓。

　　設計聯絡計劃：合同簽訂后組織技術人員了解現場，具體設計時應采用電話、傳真或信函等多種方式聯系，不論是同設計單位還是同使用廠家，以確保設備的實用性。

　　服務承諾

　　l  我公司對設備的安裝、調試進行現場指導和服務，解決發生的問題；

　　l  對產品實行保修一年，終身維護；

　　l  我公司長期優惠供應需方所需備品配件；

　　l  設備到現場后若有缺件或損件，我公司將及時提供；

　　l  設備出現故障或用戶操作人員遇到技術難題，我公司在接到用戶通知后， 4小時予以答復，24小時趕赴現場。

　　l  對用戶操作人員提供免費培訓，直至能熟練地使用我公司產品；

　　l  公司每年舉辦一次用戶培訓班，對產品進行系統地講解和實地操作，并廣泛聽取用戶意見和建議，收集來自用戶現場的第一手資料，以完善我公司的產品及服務。
